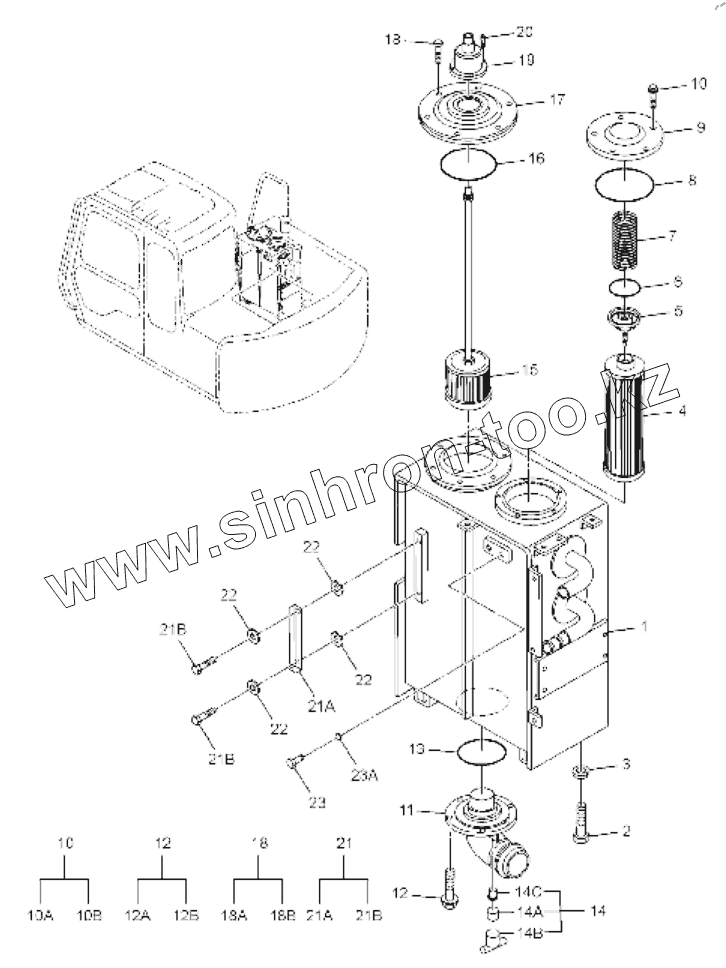

Каталог запасных частей к технике: Hitachi EX-70. OIL TANK ASSEMBLY
1
1
2
3
4
5
6
7
8
9
10
10
10А
10В
11
12
12
12А
12В
13
14
14А
14В
14С
15
16
17
18
18
18А
18В
19
20
21
21А
21А
21В
21В
21В
22
22
22
22
23
23А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТВ20506 | TANK, OIL | |
| 1 | ТВ20526 | TANK, OIL | |
| 2 | J931635 | BOLT | |
| 3 | А590916 | WASHER, SPRING | |
| 4 | ТЕ20210 | HYDRAULIC FILTER | |
| 5 | ТЕ20853 | VALVE | |
| 6 | А810060 | O-RING | |
| 7 | ТЕ20854 | SPRING | |
| 8 | А810145 | O-RING | |
| 9 | 4264508 | COVER | |
| 10 | J271020 | BOLT, SEMS | |
| 10А | J901020 | BOLT | |
| 10В | J222010 | WASHER | |
| 11 | 2033475 | PIPE SUCTION | |
| 12 | J271025 | BOLT, SEMS | |
| 12А | J901025 | BOLT | |
| 12В | J222010 | WASHER | |
| 13 | Z934333 | O-RING | |
| 14 | ТЕ00668 | NEEDLE VALVE | |
| 14А | ТЕ00668/1 | BODY | |
| 14В | ТЕ00668/2 | SPINDLE BRASS | |
| 14С | ТЕ00668/3 | PIN BRASS | |
| 15 | ТЕ20209 | FILTER, SUCTION | |
| 16 | А810160 | O-RING | |
| 17 | TD21593 | COVER | |
| 18 | J271022 | BOLT, SEMS | |
| 18А | J901022 | BOLT | |
| 18В | J222010 | WASHER | |
| 19 | 4434017 | BREATHER, AIR | |
| 20 | J780616 | BOLT, SOCKET | |
| 21 | 8053499 | GAUGE, LEVEL | |
| 21А | 8053499/0 | GAUGE LEVEL | |
| 21В | 4100967 | BOLT | |
| 22 | Z449558 | SEAL WASHER | |
| 23 | ТЕ21499 | PLUG | |
| 23А | 4509180 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
