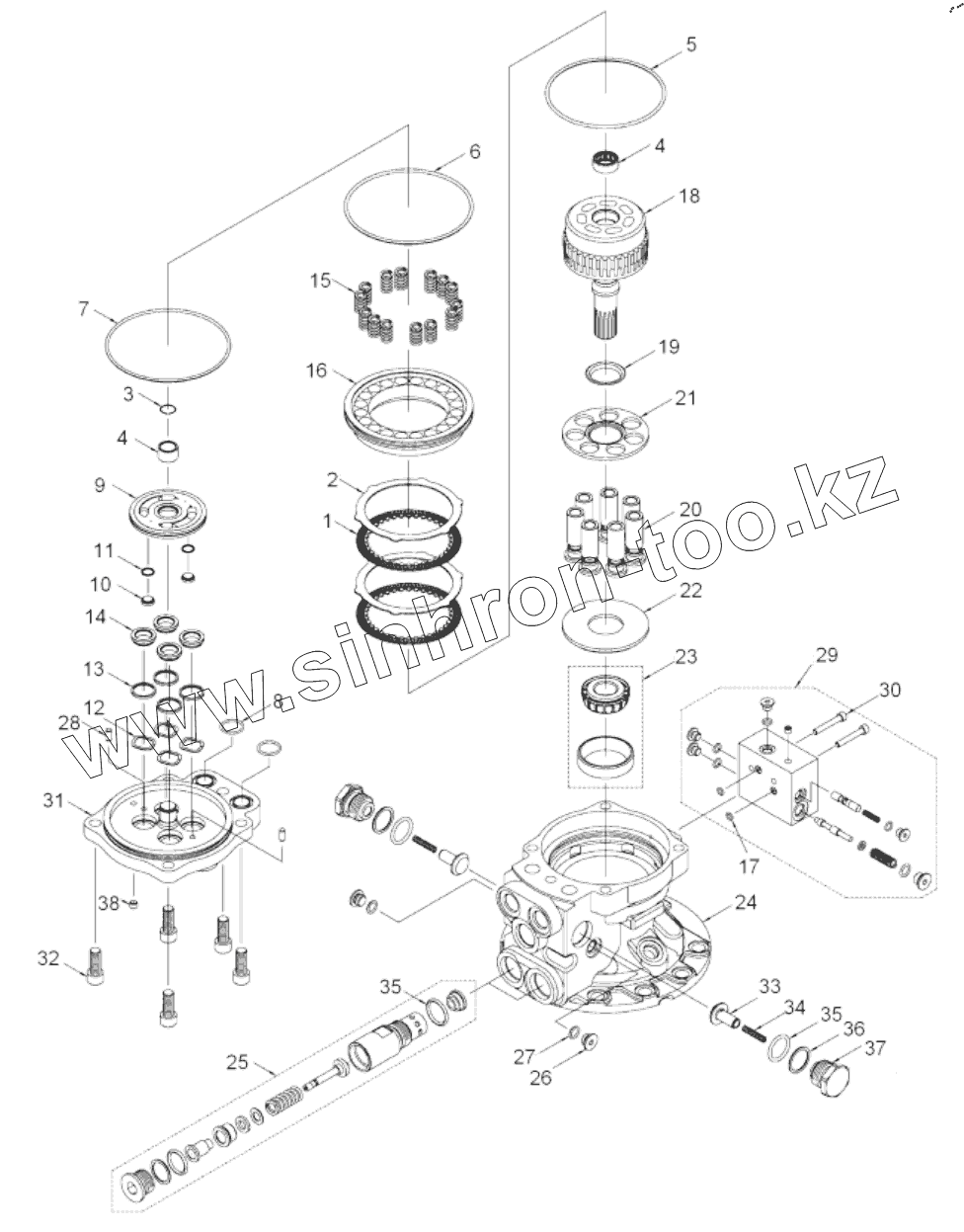

Каталог запасных частей к технике: Hitachi EX-70. MOTOR SWING
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТС02600/1 | LINING PLATE | |
| 2 | ТС02600/2 | PLATE | |
| 3 | ТС02600/3 | SNAP RING | |
| 4 | ТС02600/4 | NEEDLE BEARING | |
| 5 | ТС02600/5 | O-RING | |
| 6 | ТС02600/6 | O-RING | |
| 7 | ТС02600/7 | O-RING | |
| 8 | ТС02600/8 | O-RING | |
| 9 | ТС02600/9 | BALANCE PLATE | |
| 10 | ТС02600/10 | PISTON | |
| 11 | ТС02600/11 | TEFLON RING | |
| 12 | ТС02600/12 | SCROWAVE | |
| 13 | ТС02600/13 | RING PTFE | |
| 14 | ТС02600/14 | BUSH | |
| 15 | ТС02600/15 | SPRING | |
| 16 | ТС02600/16 | PISTON | |
| 17 | ТС02600/17 | O-RING | |
| 18 | ТС02600/18 | CYLINDER | |
| 19 | ТС02600/19 | BACKING SPRING | |
| 20 | ТС02600/20 | PISTON ASSY | |
| 21 | ТС02600/21 | RETURN PLATE | |
| 22 | ТС02600/22 | CAM PLATE | |
| 23 | ТС02600/23 | TAPERED ROLLER BEARING | |
| 24 | ТС02600/24 | HOUSING | |
| 25 | ТС02600/25 | RELIEF ASSY | |
| 26 | ТС02600/26 | CAP | |
| 27 | ТС02600/27 | O-RING | |
| 28 | ТС02600/28 | PARALLEL PIN | |
| 29 | ТС02600/29 | TIME DELAY VALVE | |
| 30 | ТС02600/30 | HEXAGON SOCKET BOLT | |
| 31 | ТС02600/31 | COVER | |
| 32 | ТС02600/32 | HEXAGON SOCKET BOLT | |
| 33 | ТС02600/33 | CHECK | |
| 34 | ТС02600/34 | SPRING | |
| 35 | ТС02600/35 | O-RING | |
| 36 | ТС02600/36 | BACK-UP RING | |
| 37 | ТС02600/37 | CAP | |
| 38 | ТС02600/38 | PLUG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
