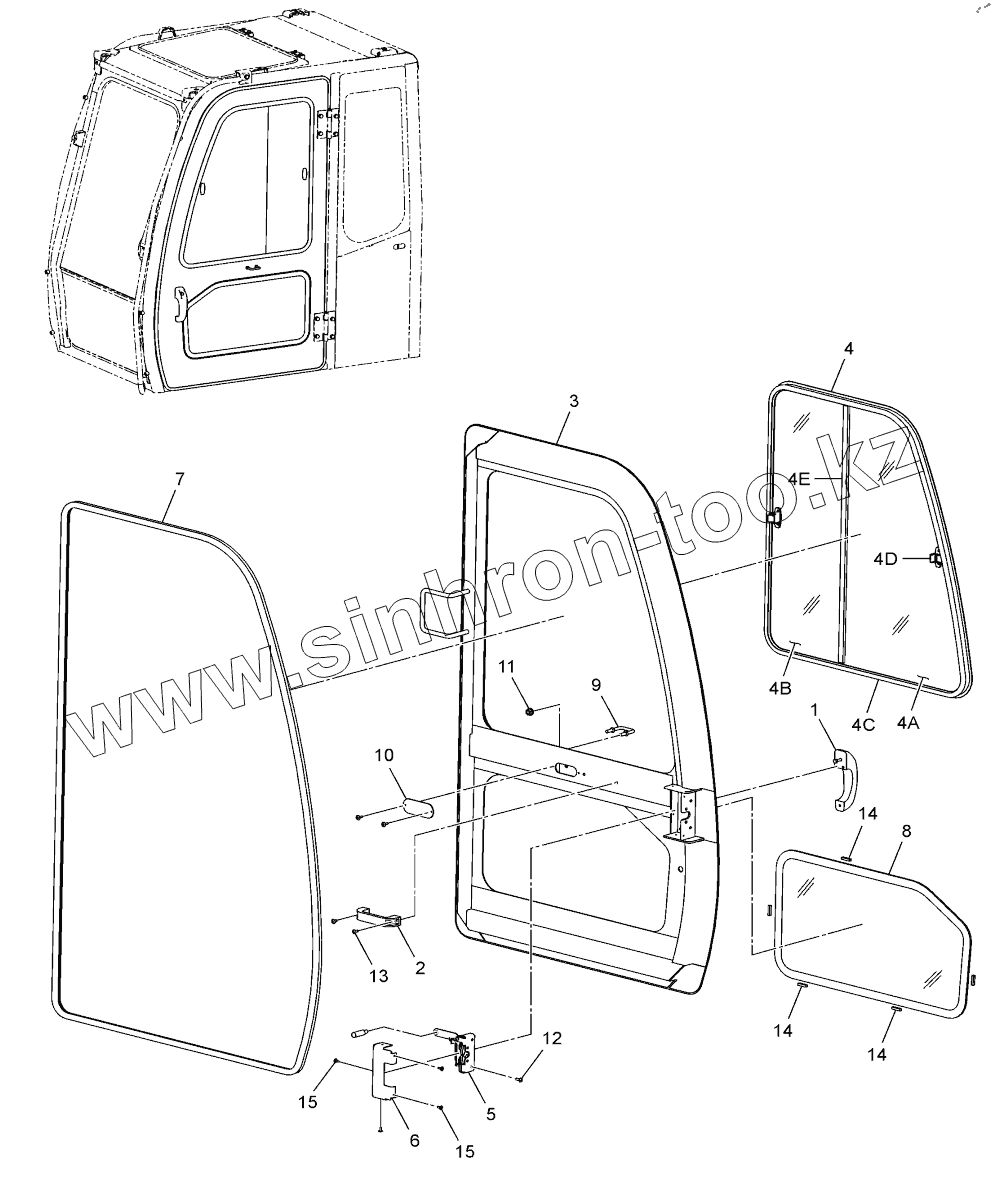

Каталог запасных частей к технике: Hitachi EX-70. DOOR ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

4А

4В

4С

4D

4Е

5

6

7

8

9

10

11

12

13

14

14

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Е14002192		HANDLE
2	NGC00375		GRIP
3	ТВ02582		DOOR WELDMENT
4	ТС02513		DOOR SASH ASSEMBLY
4А	ТС10413		DOOR WINDOW GLASS-FRONT
4В	ТС20422		DOOR WINDOW GLASS REAR
4С	TD10051		SASH-DOOR WINDOW
4D	TD09745		LOCK_WINDOW GLASS
4Е	TD08955		SEAL, DOOR WINDOW GLASS
5	TD09910		LOCK LH
6	TD10056		COVER_LOCK
7	TD10145		DOOR SEAL
8	TD10146		GLASS LOWER-DOOR
9	ТЕ11020		DOOR U BOLT
10	ТЕ11021		COVER-DOOR U BOLT
11	NUB35158		NUT FRANGE
12	Е157728		SCREW
13	J460612		SCREW, SEMS
13А	М430613		SCREW
13В	А590106		WASHER, PLANE
13С	А590906		WASHER, SPRING
14	ТЕ24645		RUBBER SPACER-A
15	J460612		SCREW, SEMS
16	J460310		SCREW, SEMS
17	TD13035		DOOR PVC TRIM
