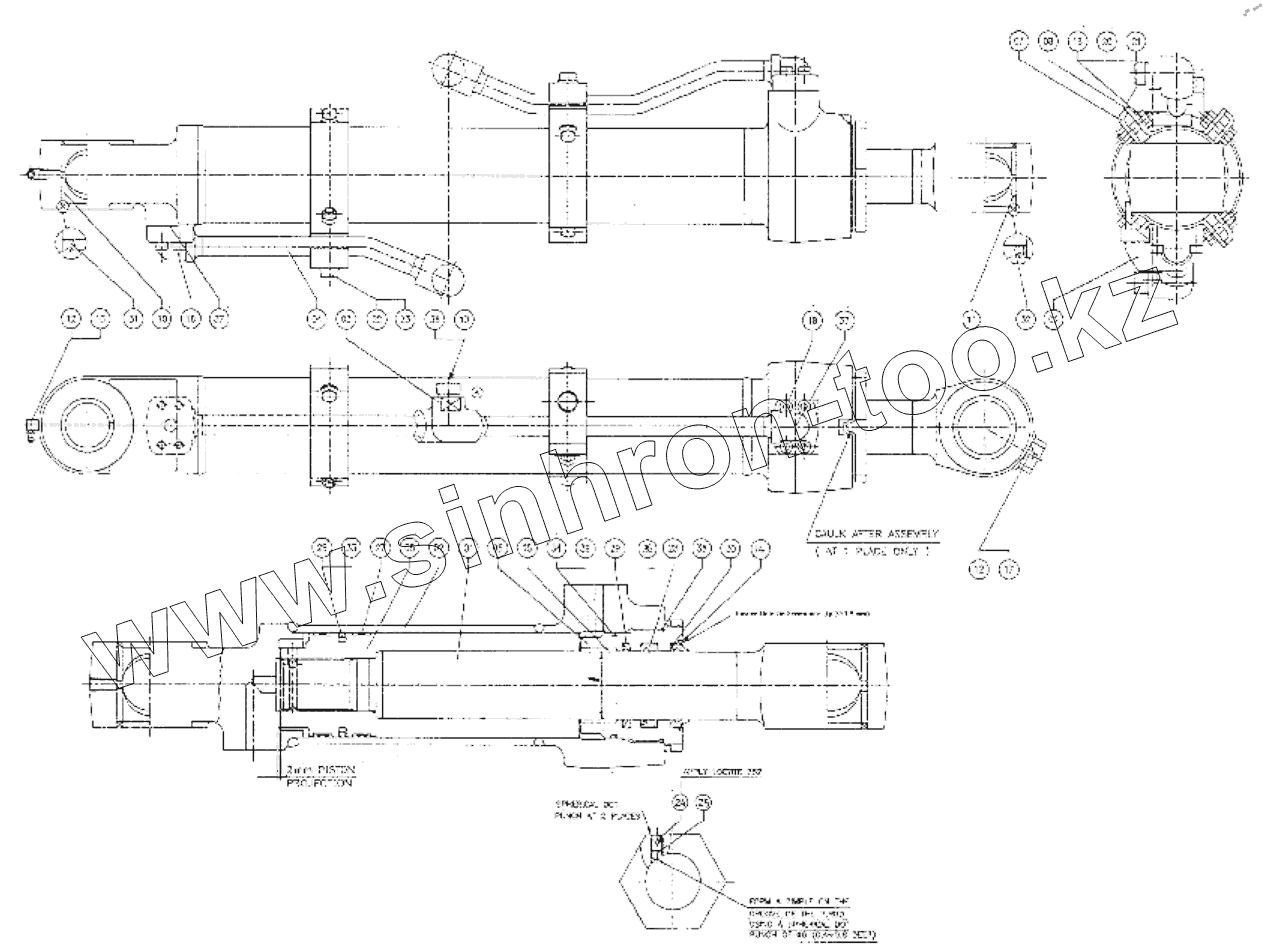

Каталог запасных частей к технике: Hitachi EX-70. CYLINDER BOOM

Тип техники

Марка

Модель

Схема

12

17

Позиция на иллюстрации	Заводской номер детали		Название детали
TD22042	TD22042		BOOM CYLINDER
ТЕ25848	ТЕ25848		SEAL KIT-BOOM CYLINDER
1	TD21201/01		TUBE S/A
2	TD21201/02		PISTON ROD S/A
3	TD05900/3		PISTON
4	TD21201/04		H E COVER
5	TD21201/05		H E CUSHION BUSH
6	TD21201/06		PISTON ROD NUT
7	TD22042/07		PIPE S/A CEC
8	TD22042/08		PIPE S/A HEC
9	TD21201/09		BUSH
10	TD22042/10		CLAMP S/A
11	TD21200/21		SPRING WASHER
12	TD21200/18		BOLT
13	TD21203/10		CLAMP
14	TD22042/14		SPR WASHER
15	TD21207/40		HEX HD BOLT
16	TD21200/17		CAP SCREW HEX. SOC. HD
17	TD21200/18		CAP SCREW HEX. SOC. HD
18	TD21201/19		SNAP RING
19	TD20762/5		GREASE NIPPLE
20	TD21201/21		GREASE NIPPLE
21	TD21201/22		BI-METAL BUSH
22	ТС01399/24		PISTON SEAL
23	TD05900/19		PISTON BEARING
24	TD21201/26		O-RING
25	TD21201/27		BACK-UP RING
26	TD21201/28		ROD SEAL
27	TD21201/29		ROD SEAL
28	TD21201/30		BACK-UP RING
29	TD21206/37		WIPER
30	ТС01399/38		O-RING
31	TD21201/33		BACK-UP RING
32	ТС01399/34		O-RING
33	TD21200/34		O-RING
34	TD21200/31		WIPER DUST SEAL
35	TD20762/19		G.N.PRTN CAP
36	TD21779/24		WIPER GUARD
37	ТС01398/46		O-RING
38	TD21203/38		PLUG

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
