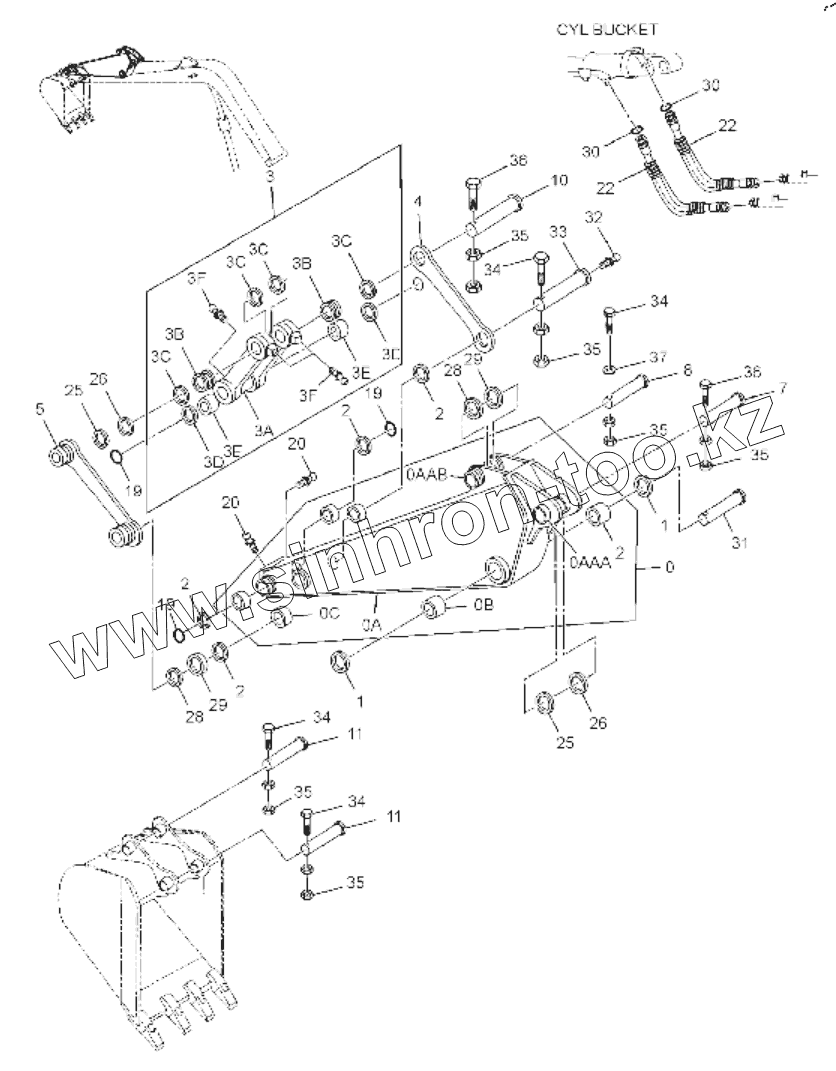

Каталог запасных частей к технике: Hitachi EX-70. ARM STANDARD (1.62M)
7024177
0А
0А
0А
0B
0С
1
1
2
2
2
2
2
3А
3В
3В
3С
3С
3С
3С
3С
3D
3Е
3Е
3F
3F
4
5
7
8
10
11
11
19
19
19
20
20
22
22
25
25
26
26
28
28
29
29
30
30
31
32
33
34
34
34
34
35
35
35
35
35
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7024177 | 7024177 | ARM ASS’Y | |
| 0А | ТВ00379 | STANDARD ARM 1.62M | |
| 0B | 4197842 | BUSHING | |
| 0С | 4273542 | ВUSНING | |
| 1 | 4094086 | SEAL, DUST | |
| 2 | 4117955 | SEAL, DUST | |
| 3 | 8050336 | LINK ASS’Y | |
| 3А | ТС00756 | LINK | |
| 3В | 4272706 | BUSHING | |
| 3С | 4094087 | SEAL, DUST | |
| 3D | 4117955 | SEAL, DUST | |
| 3Е | 4273542 | ВUSНING | |
| 3F | J75481 | FITTING, GREASE | |
| 4 | 3037342 | LINK | |
| 5 | 8037570 | LINK | |
| 7 | 3055535 | PIN | |
| 8 | 3055537 | PIN | |
| 10 | 3037350 | PIN | |
| 11 | 3055538 | PIN | |
| 19 | 4237801 | O-RING | |
| 20 | J75481 | FITTING, GREASE | |
| 22 | ТЕ02395 | HOSE | |
| 25 | 4180196 | SPACER | |
| 26 | 4042135 | SPACER 2.3 | |
| 28 | 4294885 | SHIM 1.0 | |
| 29 | 4294886 | SHIM 2.0 | |
| 30 | 4138938 | O-RING | |
| 31 | 3037344 | PIN | |
| 32 | J75481 | FITTING, GREASE | |
| 33 | 3037349 | PIN | |
| 34 | ТЕ20082 | BOLT | |
| 35 | J950016 | NUT | |
| 36 | J931600 | BOLT | |
| 37 | 4114405 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
