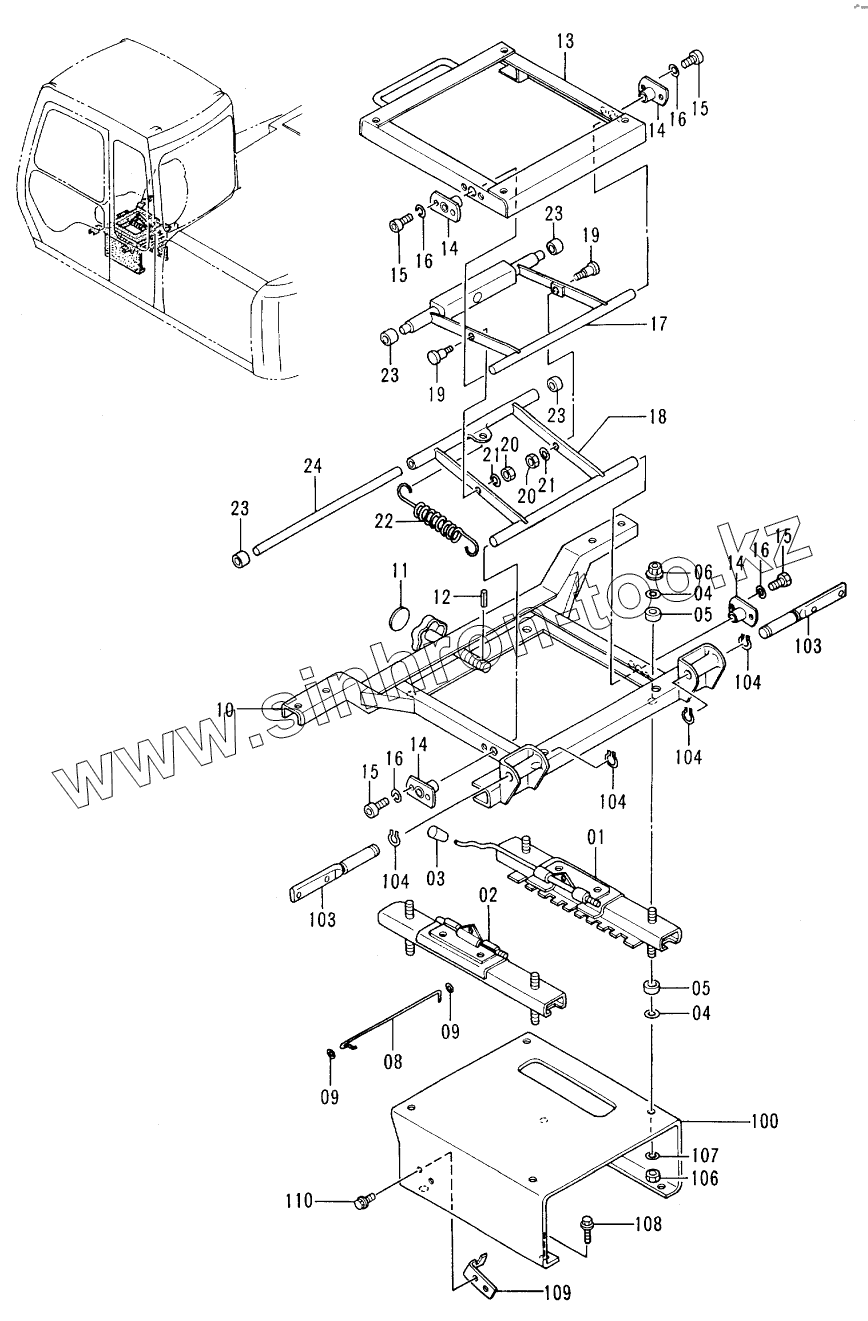

Каталог запасных частей к технике: Hitachi EX-60-3. SEAT STAND (STD)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
8
9
9
10
11
12
13
14
14
14
14
15
15
15
15
16
16
16
16
17
18
19
19
20
20
21
21
22
23
23
23
23
24
100
103
103
104
104
104
104
106
107
108
109
110
Позиция на иллюстрации Заводской номер детали Название детали
4257011 4257011 STAND
1 4322699 RAIL ASSY
2 4322700 RAIL ASSY
3 4322701 KNOB
4 4322702 WASHER, PLANE
5 4322703 BUSHING
6 4322704 NUT
8 4322706 ROD
9 4322707 WASHER
10 4322708 FRAME
11 4322709 SEAL
12 4105691 PIN, SPRING
13 4322711 FRAME
14 4322712 FRANGE
15 4322713 BOLT, SOCKET
16 4322714 WASHER, SPRING
17 4322715 ARM ASSY
18 4322716 ARM ASSY
19 4322717 BOLT
20 4322718 NUT
21 4322719 WASHER
22 4322720 SPRING
23 4322721 ROLLER
24 4322722 SHAFT
100 2031965 STAND
103 3052566 PIN
104 D910536 RING, RETAINING
106 J952010 NUT
107 A590910 WASHER, SPRING
108 J011030 BOLT, SEMS
109 9737686 BRACKET
110 J010620 BOLT, SEMS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
