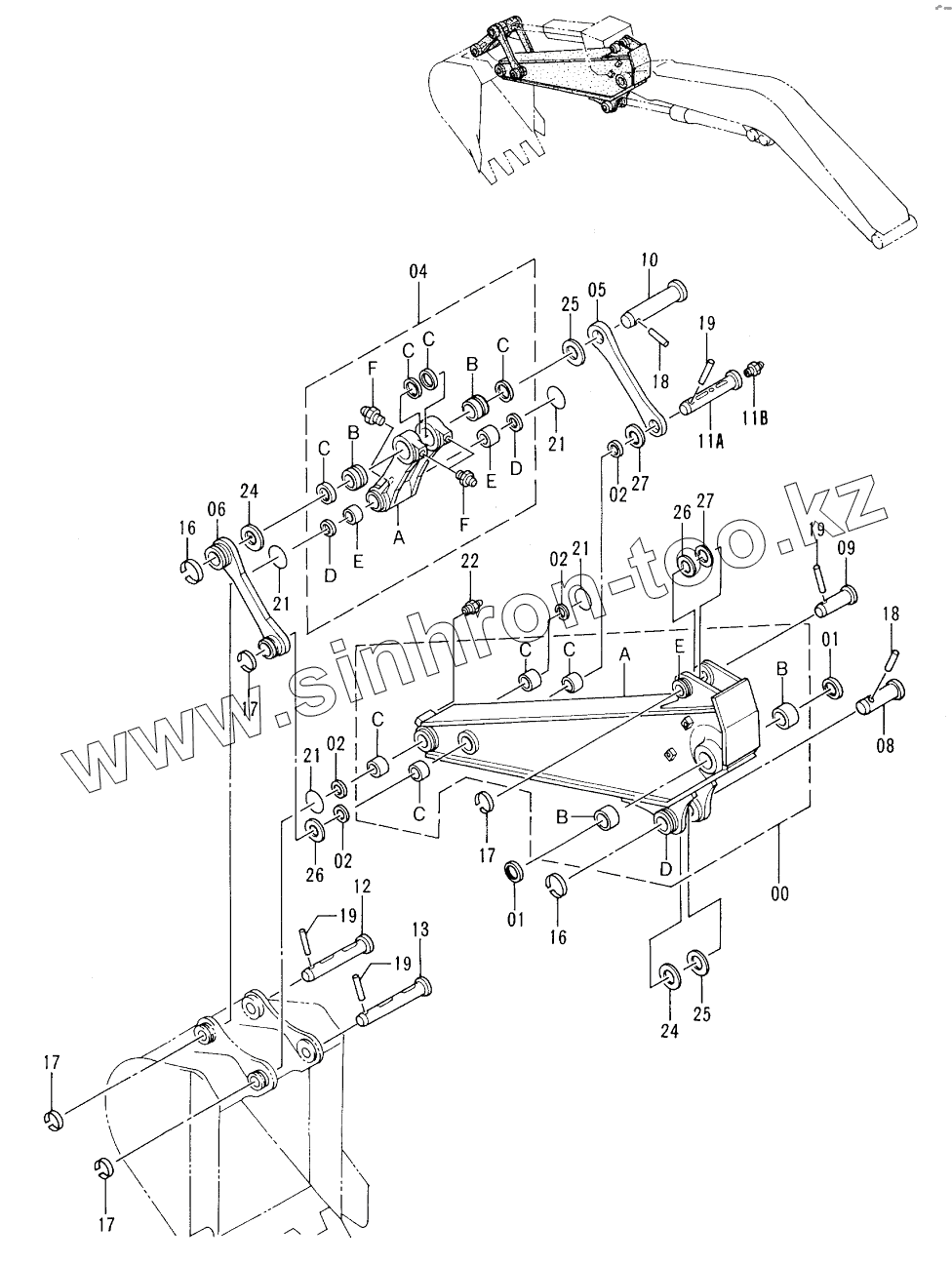

Каталог запасных частей к технике: Hitachi EX-60-3. ARM <SHORT REACH>
7027284
00A
00B
00B
00C
00C
00C
00C
00D
00E
1
1
2
2
2
2
4
04A
04B
04B
04C
04C
04C
04C
04D
04D
04E
04E
04F
04F
5
6
8
9
10
11A
11B
12
13
16
16
17
17
17
17
18
18
19
19
19
19
21
21
21
21
22
24
24
25
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7027284 | 7027284 | ARM ASS’Y | |
| 00A | 6013393 | ARM | |
| 00B | 4197842 | BUSHING | |
| 00C | 4273542 | ВUSНING | |
| 00D | 4197031 | STOPPER | |
| 00E | 4197029 | STOPPER | |
| 1 | 4094086 | SEAL, DUST | |
| 2 | 4117955 | SEAL, DUST | |
| 4 | 8050336 | LINK ASS’Y | |
| 04A | 2031597 | LINK | |
| 04B | 4272706 | BUSHING | |
| 04C | 4094087 | SEAL, DUST | |
| 04D | 4117955 | SEAL, DUST | |
| 04E | 4273542 | ВUSНING | |
| 04F | J75481 | FITTING, GREASE | |
| 5 | 3065574 | LINK | |
| 6 | 8056921 | LINK | |
| 8 | 3055930 | PIN | |
| 9 | 3055537 | PIN | |
| 10 | 3037350 | PIN | |
| 11A | 3037349 | PIN | |
| 11B | J75481 | FITTING, GREASE | |
| 12 | 3046682 | PIN | |
| 13 | 3055538 | PIN | |
| 16 | 4065688 | RING | |
| 17 | 4141000 | RING | |
| 18 | 4065689 | PIN | |
| 19 | 4141001 | PIN | |
| 21 | 4237801 | O-RING | |
| 22 | J75481 | FITTING, GREASE | |
| 24 | 4180196 | SPACER | |
| 25 | 4042135 | SPACER 2.3 | |
| 26 | 4294885 | SHIM 1.0 | |
| 27 | 4294886 | SHIM 2.0 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
