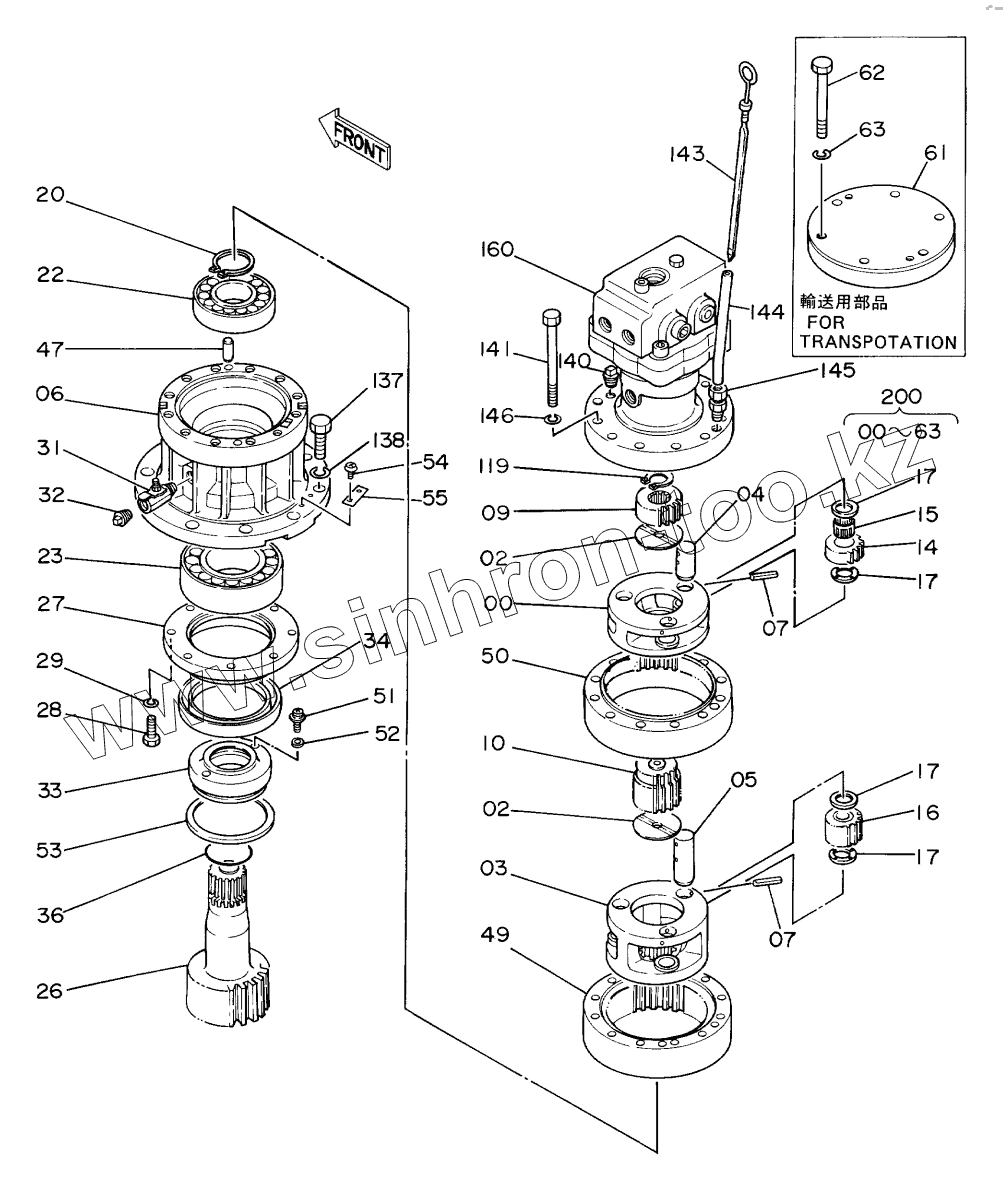

Каталог запасных частей к технике: Hitachi EX-60. SWING DEVICE
2024086
2024086
2
2
3
4
5
6
7
7
9
10
14
15
16
17
17
17
17
20
22
23
26
27
28
29
31
32
33
34
34
36
47
49
50
51
52
53
54
55
61
62
63
63
119
137
138
140
141
143
143
144
145
146
160
160
200
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2024086 | 2024086 | CARRIER | |
| 2 | 4176070 | PLATE, THRUST | |
| 3 | 2024936 | CARRIER | |
| 4 | 4194018 | PIN | |
| 5 | 4208325 | PIN | |
| 6 | 2024084 | HOUSING | |
| 7 | 4139939 | PIN, SPRING | |
| 9 | 3039392 | GEAR, SUN | |
| 10 | 3039391 | GEAR, SUN | |
| 14 | 3036285 | GEAR, PLANETARY | |
| 15 | 4193804 | BRG., NEEDLE | |
| 16 | 9727234 | GEAR, PLANETARY | |
| 17 | 4187679 | PLATE, THRUST | |
| 20 | 960323 | RING, RETAINING | |
| 22 | 4193803 | BRG., SPH.ROL. | |
| 23 | 937460 | BRG., SPH.ROL. | |
| 26 | 2023206 | SHAFT, PROP. | |
| 27 | 3036290 | COVER | |
| 28 | J901032 | BOLT | |
| 29 | A590910 | WASHER, SPRING | |
| 31 | 4194712 | COCK | |
| 32 | 94-2024 | PLUG | |
| 33 | 3038921 | SLEEVE | |
| 34 | 4193120 | SEAL, OIL | |
| 34 | 4262947 | SEAL, OIL | |
| 36 | A811065 | O-RING | |
| 47 | 4195482 | PIN, KNOCK | |
| 49 | 2024077 | GEAR, INTERNAL | |
| 50 | 2024937 | GEAR, INTERNAL | |
| 51 | 4204645 | SCREW | |
| 52 | 4207444 | MAGNET | |
| 53 | 4206977 | RING, RETAINING | |
| 54 | M492564 | SCREW, DRIVE | |
| 55 | 3053093 | NAME-PLATE | |
| 61 | 8049277 | COVER | |
| 62 | J901211 | BOLT | |
| 63 | A590912 | WASHER, SPRING | |
| 119 | 927488 | RING, RETAINING | |
| 137 | J931645 | BOLT | |
| 138 | A590916 | WASHER, SPRING | |
| 140 | 94-2024 | PLUG | |
| 141 | J901211 | BOLT | |
| 143 | 3035979 | GAUGE, LEVEL | |
| 143 | 3043290 | GAUGE, LEVEL | |
| 144 | 4191882 | PIPE | |
| 145 | 4140643 | FITTING, PIPE | |
| 146 | A590912 | WASHER, SPRING | |
| 160 | 4199040 | MOTOR, OIL | |
| 160 | 4224977 | MOTOR, OIL | |
| 200 | 9097683 | SWING DEVICE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
