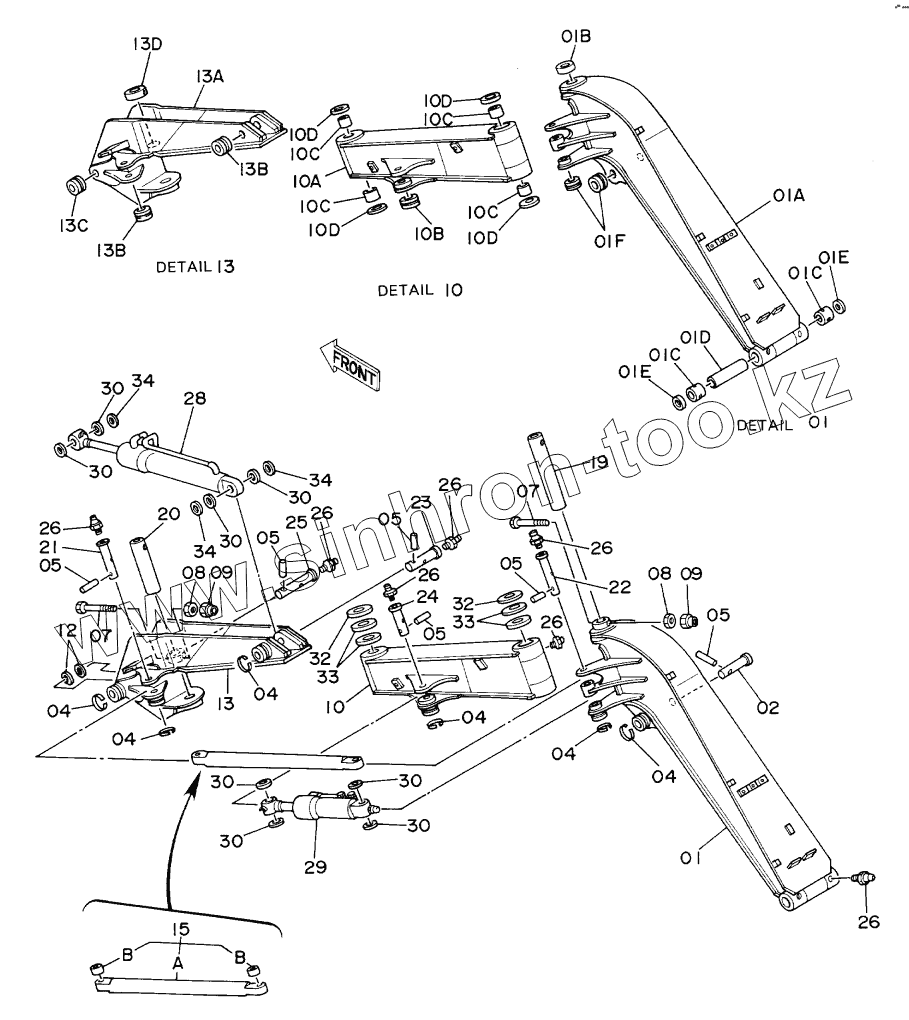

Каталог запасных частей к технике: Hitachi EX-60. OFFSET BOOM
01
01A
01B
01C
01C
01D
01E
01E
01F
02
04
04
04
04
04
04
05
05
05
05
05
05
07
07
08
08
09
09
10
10A
10B
10C
10C
10C
10C
10D
10D
10D
10D
12
13
13A
13B
13B
13C
13D
15
15A
15B
15B
19
20
21
22
23
24
25
26
26
26
26
26
26
26
28
29
30
30
30
30
30
30
30
30
32
32
33
33
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | 8040829 | BOOM, LOWER ASSY | |
| 01A | 6008988 | BOOM, LOWER | |
| 01B | 4215842 | STOPPER | |
| 01C | 4197840 | BUSHING | |
| 01D | 4198157 | PIPE | |
| 01E | 4094086 | SEAL, DUST | |
| 01F | 4197031 | STOPPER | |
| 02 | 3025515 | PIN | |
| 04 | 4065688 | RING | |
| 05 | 4065689 | PIN | |
| 07 | J932012 | BOLT | |
| 08 | J951020 | NUT | |
| 09 | M660020 | NUT, U | |
| 10 | 8040830 | BOOM, UPPER ASSY | |
| 10A | 6008983 | BOOM, UPPER | |
| 10B | 4197031 | STOPPER | |
| 10C | 3026299 | BUSHING | |
| 10D | 4074008 | SEAL | |
| 12 | 4005826 | WASHER | |
| 13 | 8040831 | STAY.CYL. ASSY | |
| 13A | 6008989 | STAY, CYL. | |
| 13B | 4197031 | STOPPER | |
| 13C | 4197032 | STOPPER | |
| 13D | 4215842 | STOPPER | |
| 15 | 9078948 | STAY | |
| 15A | 9729348 | STAY | |
| 15B | 4128479 | BUSHING | |
| 19 | 3040593 | PIN | |
| 20 | 3040592 | PIN | |
| 21 | 3040621 | PIN | |
| 22 | 3040620 | PIN | |
| 23 | 3040623 | PIN | |
| 24 | 3040622 | PIN | |
| 25 | 3037344 | PIN | |
| 26 | J75481 | FITTING, GREASE | |
| 28 | 4215548 | CYL., ARM | |
| 29 | 4215547 | CYL., OFFSET | |
| 30 | 4117954 | SEAL, DUST | |
| 32 | 4121715 | SPACER | |
| 33 | 4114255 | SPACER | |
| 34 | 4180196 | SPACER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
