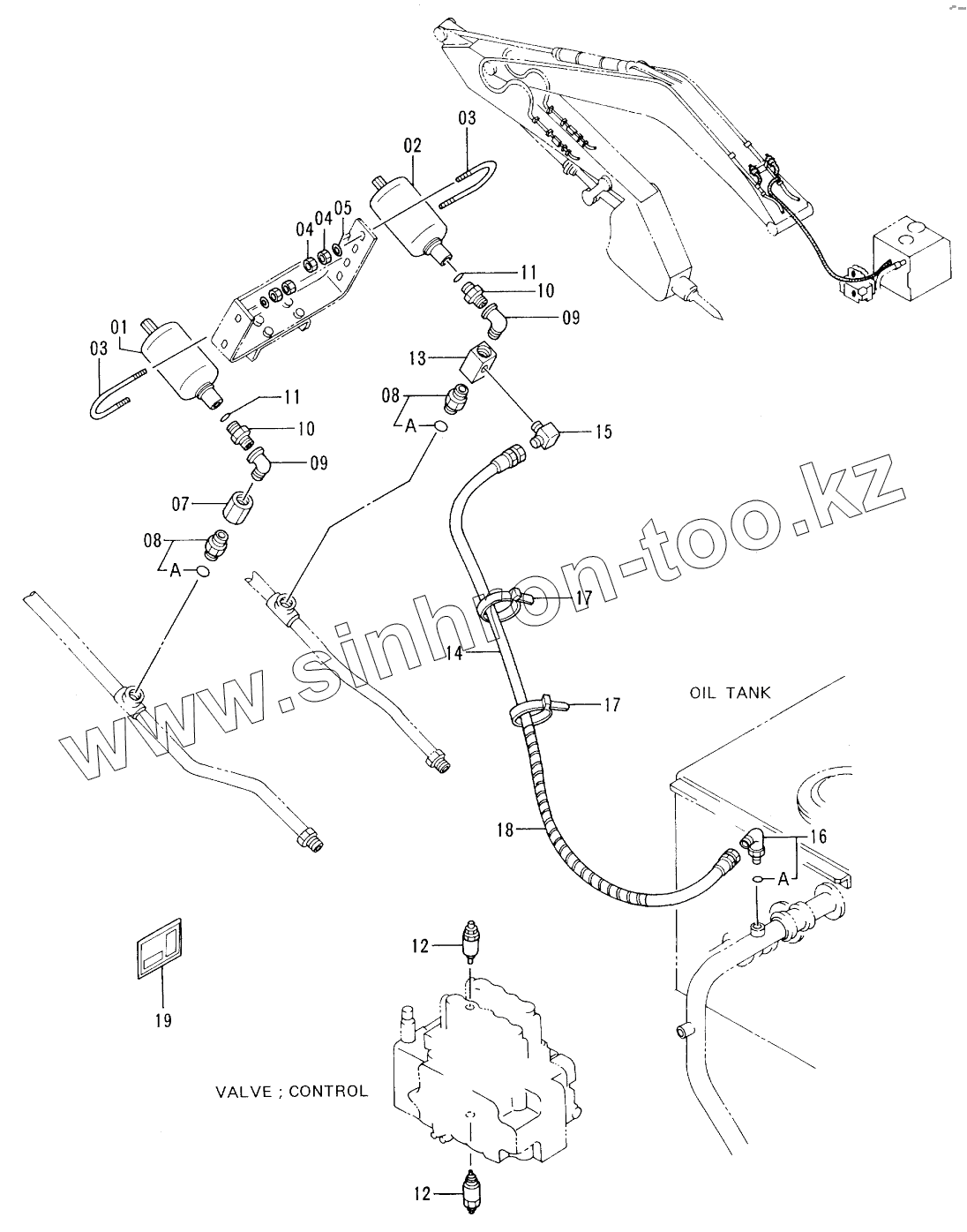

Каталог запасных частей к технике: Hitachi EX-300-2. PIPINGS FOR NPK BREAKER & CRUSHER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
7
8
8
08A
08A
9
9
10
10
10
10
10
11
11
12
12
13
14
15
16
16A
17
17
18
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 4284865 ACCUMULATOR
2 4284867 ACCUMULATOR
3 4208961 BOLT
4 J950012 NUT
5 A590112 WASHER, PLANE
7 94-0678 SOCKET, S
8 4208243 ADAPTERS
08A 4506424 O-RING
9 94-0633 ELBOW, S
10 4208244 ADAPTER, S
10 4331875 ADAPTER, S
11 4509181 O-RING
12 4211143 VALVE, RELIEF
13 4206361 VALVE, STOP
14 4209795 HOSE
15 4154656 ELBOW, S
16 4200470 ELBOW S
16A 4509180 O-RING
17 4055312 CLIP, BAND
18 4133527 PROTECTOR
19 4301976 NAME-PLATE
19 4301978 NAME-PLATE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
