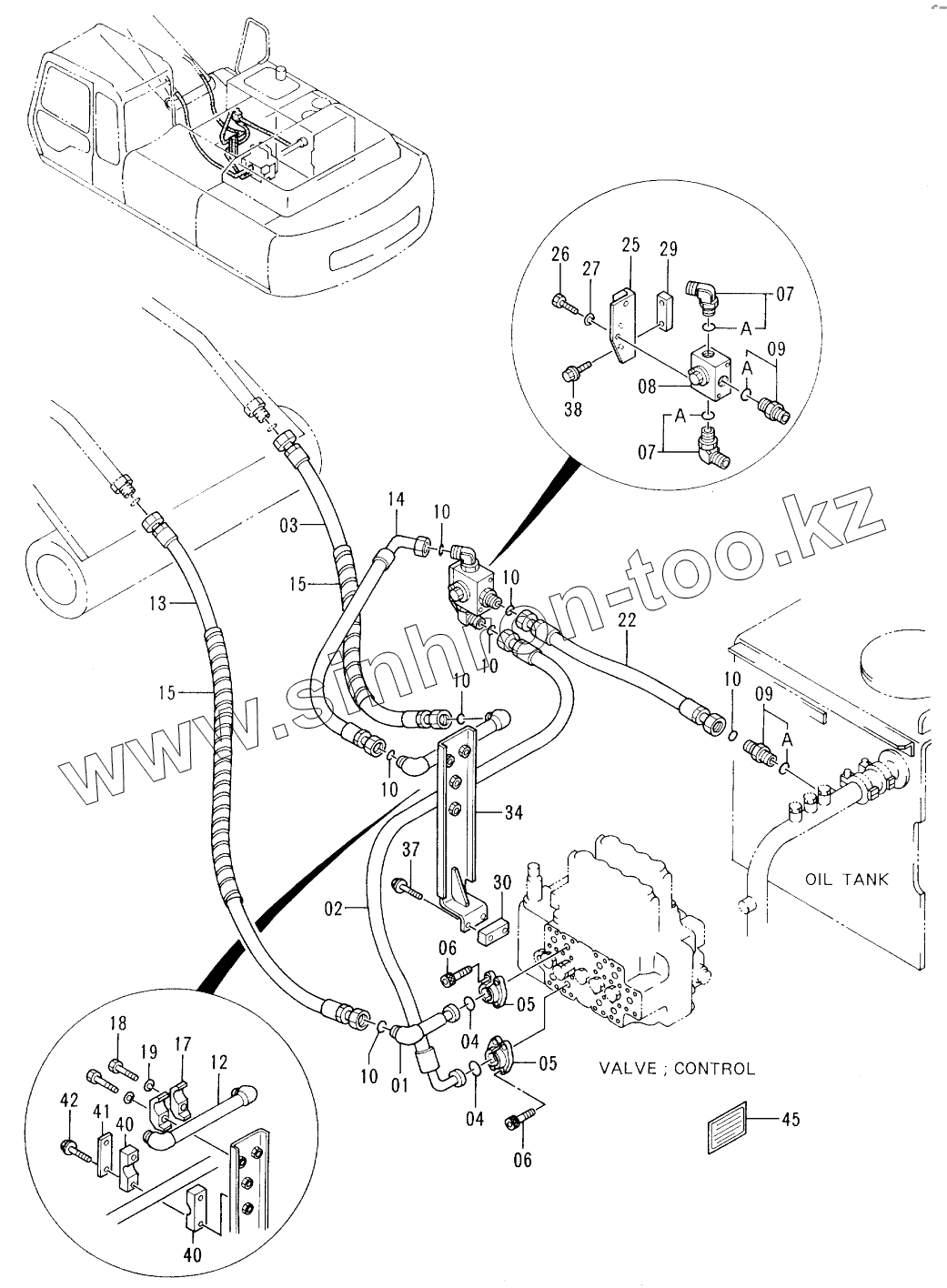

Каталог запасных частей к технике: Hitachi EX-300-2. MAIN PIPINGS FOR BREAKER & CRUSHER

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6

7

7

07A

07A

8

9

9

09A

09A

10

10

10

10

10

10

10

12

13

14

15

15

17

18

19

22

25

26

27

29

30

34

37

38

40

40

41

42

45

45

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9740745		PIPE
2	4320233		HOSE
3	4320040		HOSE
4	971489		O-RING
5	986910		FLANGE, SPLIT
6	M341030		BOLT, SOCKET
7	4198799		ELBOW
07A	4506429		O-RING
8	4261540		VALVE
9	4189535		ADAPTER, S
09A	4506429		O-RING
10	4187328		O-RING
12	9741145		PIPE
13	4320037		HOSE
14	4320220		HOSE
15	4044420		PROTECTOR
17	4190127		CLAMP, PIPE
18	J901265		BOLT
19	A590912		WASHER, SPRING
22	4320041		HOSE
25	4322598		BRACKET
26	J901025		BOLT
27	A590910		WASHER, SPRING
29	4250467		SЕАТ, SСRЕW
30	4322599		SEAT
34	8057524		BRACKET
37	J021230		BOLT, SEMS
38	J021225		BOLT, SEMS
40	4194953		CLAMP
41	4195494		PLATE
42	J021090		BOLT, SEMS
45	4245076		NAME-PLATE
45	4245758		NAME-PLATE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
