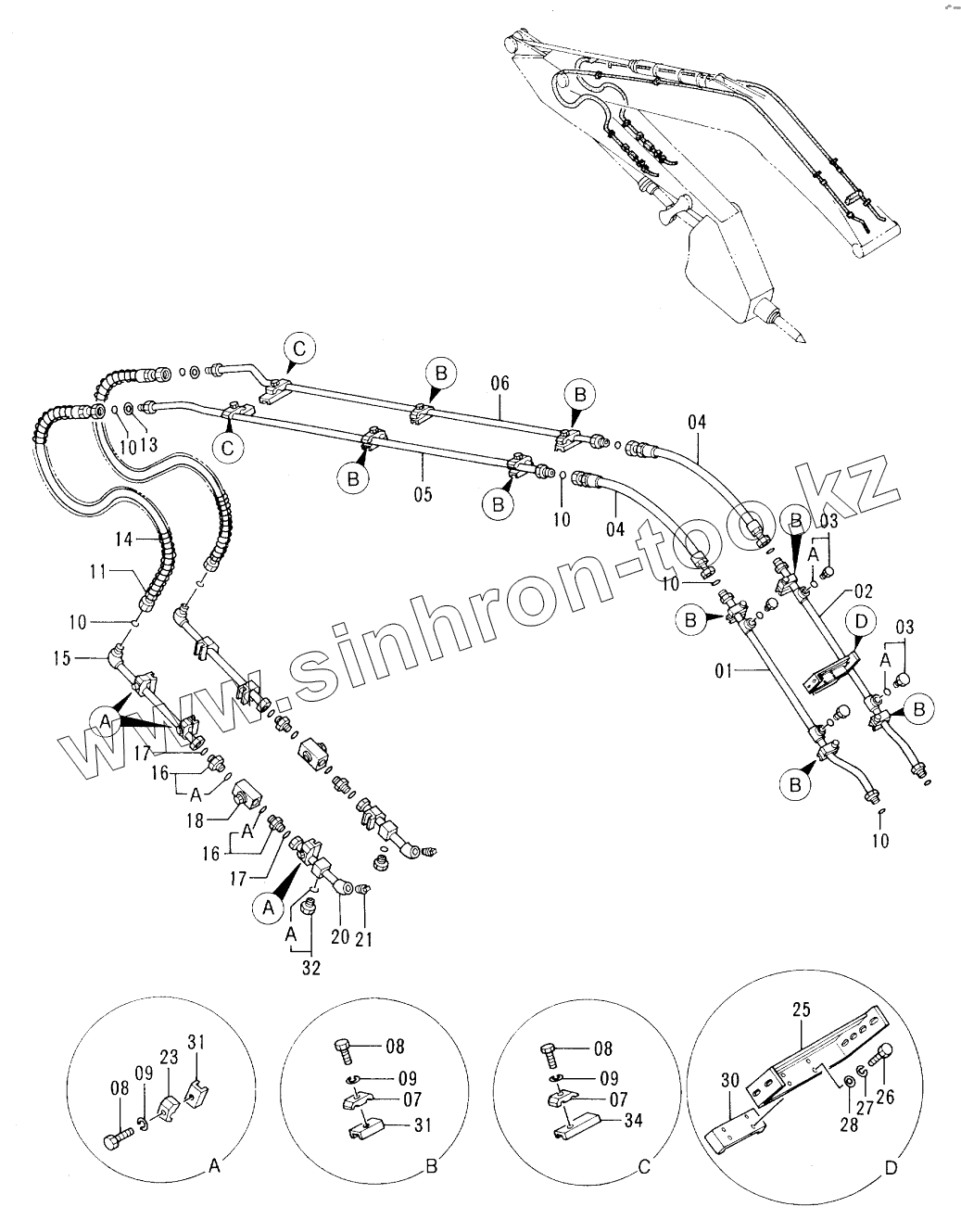

Каталог запасных частей к технике: Hitachi EX-300-2. FRONT PIPINGS FOR BREAKER & CRUSHER
1
2
3
3
03A
03A
4
4
5
6
7
7
8
8
8
9
9
9
10
10
10
10
10
11
11
11
11
11
13
14
14
14
14
14
15
15
15
15
15
16
16
16A
16A
17
17
18
20
21
23
25
26
27
28
30
31
31
32
32A
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9741140 | PIPE | |
| 2 | 9741141 | PIPE | |
| 3 | 4174542 | PLUG | |
| 03A | 4506424 | O-RING | |
| 4 | 4320038 | HOSE | |
| 5 | 9741142 | PIPE | |
| 6 | 9741143 | PIPE | |
| 7 | 4189860 | CLAMP, PIPE | |
| 8 | J901270 | BOLT | |
| 9 | A590912 | WASHER, SPRING | |
| 10 | 4187328 | O-RING | |
| 11 | 4320039 | HOSE | |
| 11 | 4326026 | HOSE | |
| 11 | 4326027 | HOSE | |
| 13 | 4208245 | WASHER | |
| 14 | 4055142 | PROTECTOR, HOSE | |
| 14 | 4055142 | PROTECTOR, HOSE | |
| 14 | 4060288 | PROTECTOR | |
| 15 | 9741144 | PIPE | |
| 15 | 9741779 | PIPE | |
| 15 | 9741780 | PIPE | |
| 16 | 4205196 | ADAPTER, S | |
| 16A | 4506429 | O-RING | |
| 17 | 4187329 | O-RING | |
| 18 | 4287720 | VALVE, STOP | |
| 20 | 9738455 | PIPE | |
| 21 | 94-2026 | PLUG | |
| 23 | 4190127 | CLAMP, PIPE | |
| 25 | 8040960 | BRACKET | |
| 26 | J901230 | BOLT | |
| 27 | A590912 | WASHER, SPRING | |
| 28 | A590112 | WASHER, PLANE | |
| 30 | 4217033 | SEAT, SCREW | |
| 31 | 9735916 | SEAT, SCREW | |
| 32 | 4113926 | PLUG | |
| 32A | 4506429 | O-RING | |
| 34 | 9741229 | SEAT, SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
