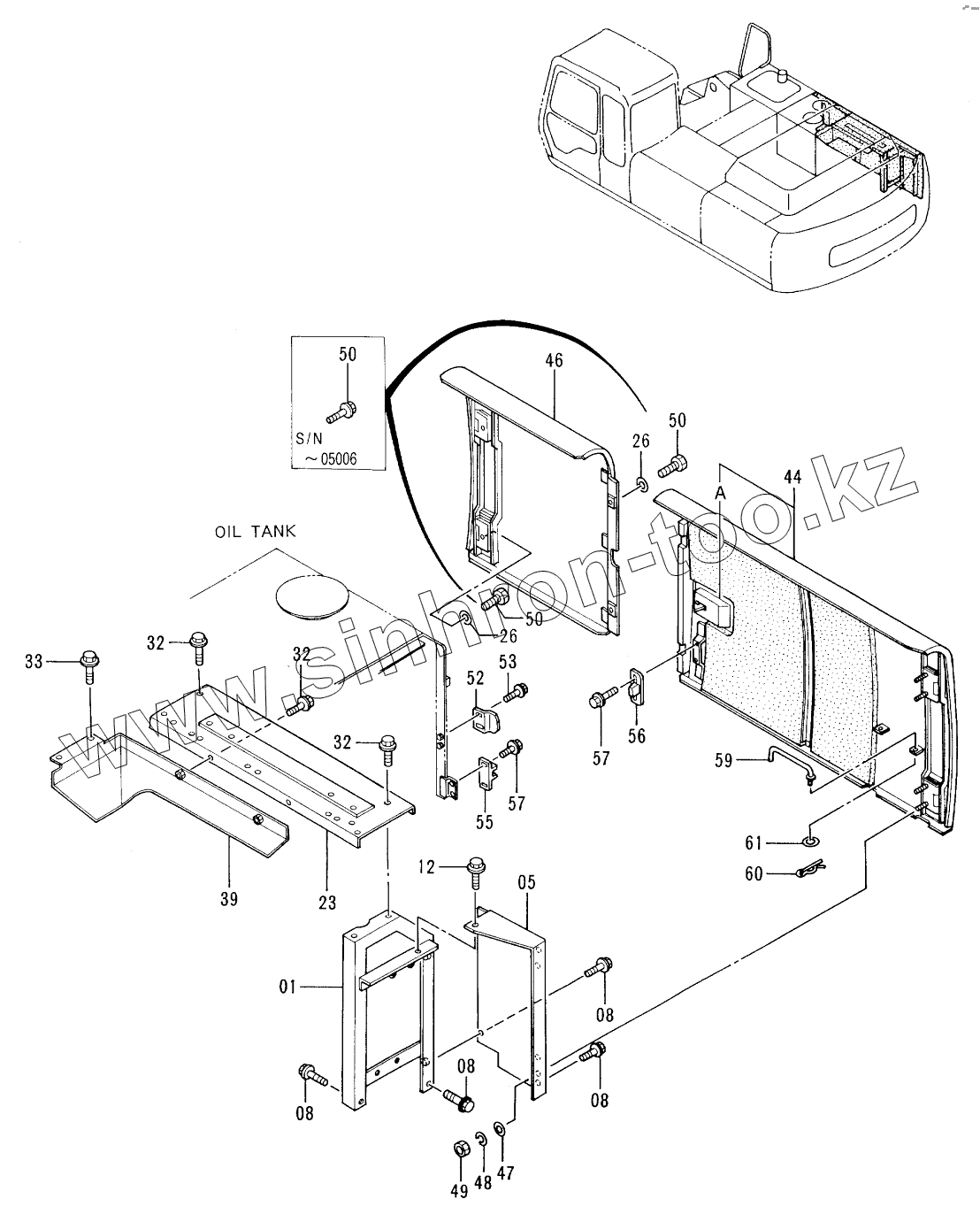

Каталог запасных частей к технике: Hitachi EX-300-2. COVER (1-3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
5
8
8
8
8
12
23
26
26
32
32
32
33
39
44
44A
46
47
48
49
50
50
50
50
50
52
53
55
56
57
57
59
60
61
Позиция на иллюстрации Заводской номер детали Название детали
1 7025548 SUPPORT
5 8053108 SUPPORT
8 J021030 BOLT, SEMS
12 J031030 BOLT, SEMS
23 7025538 COVER
26 A590110 WASHER, PLANE
32 J021030 BOLT, SEMS
33 J031025 BOLT, SEMS
39 8057084 COVER
44 5003523 DOOR
44A 7017924 DOOR LOCK
46 6013331 DOOR
47 A590110 WASHER, PLANE
48 A590910 WASHER, SPRING
49 J950010 NUT
50 J011025 BOLT, SEMS
50 J901025 BOLT
52 4271846 STOPPER
53 J031030 BOLT, SEMS
55 4175253 BRACKET
56 4175254 STOPPER
57 J020614 BOLT, SEMS
59 9737868 STAY
60 4022697 PIN, LOCK
61 A590108 WASHER, PLANE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
