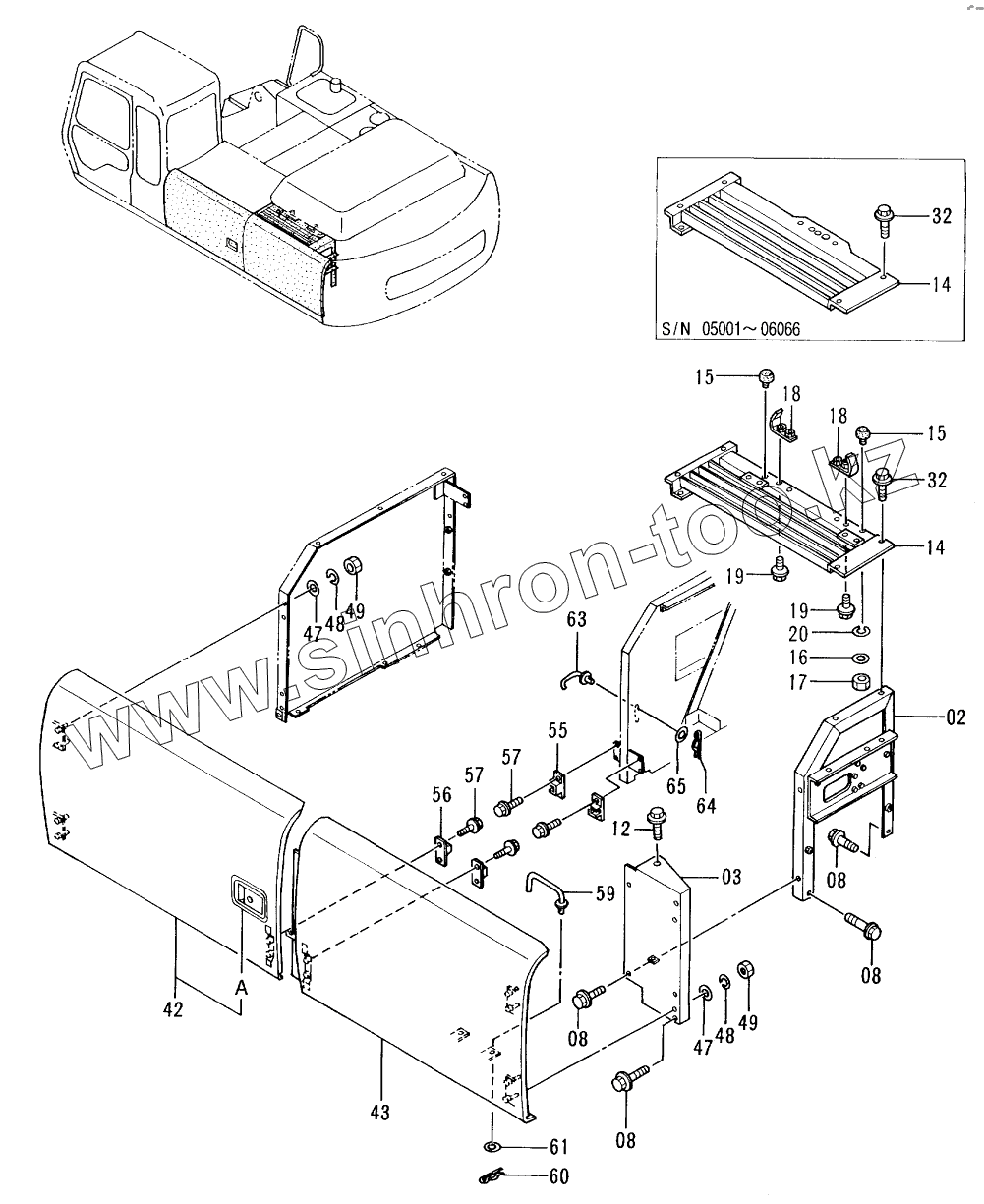

Каталог запасных частей к технике: Hitachi EX-300-2. COVER (1-1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
8
8
8
8
12
14
14
14
15
15
16
17
18
18
19
19
20
32
32
42
42A
43
47
47
48
48
49
49
55
56
57
57
59
60
61
63
64
65
Позиция на иллюстрации Заводской номер детали Название детали
2 7025545 SUPPORT
3 8053107 SUPPORT
8 J021030 BOLT, SEMS
12 J031030 BOLT, SEMS
14 7027128 COVER
14 7029382 COVER
15 4294508 STOPPER
16 A590110 WASHER, PLANE
17 J950010 NUT
18 9743889 BRACKET
19 J021025 BOLT, SEMS
20 A590910 WASHER, SPRING
32 J021030 BOLT, SEMS
42 5003218 DOOR
42A 7017924 DOOR LOCK
43 5003519 DOOR
47 A590110 WASHER, PLANE
48 A590910 WASHER, SPRING
49 J950010 NUT
55 4175253 BRACKET
56 4175254 STOPPER
57 J020614 BOLT, SEMS
59 9737868 STAY
60 4022697 PIN, LOCK
61 A590108 WASHER, PLANE
63 9738313 STAY
64 4022696 PIN
65 A590106 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
