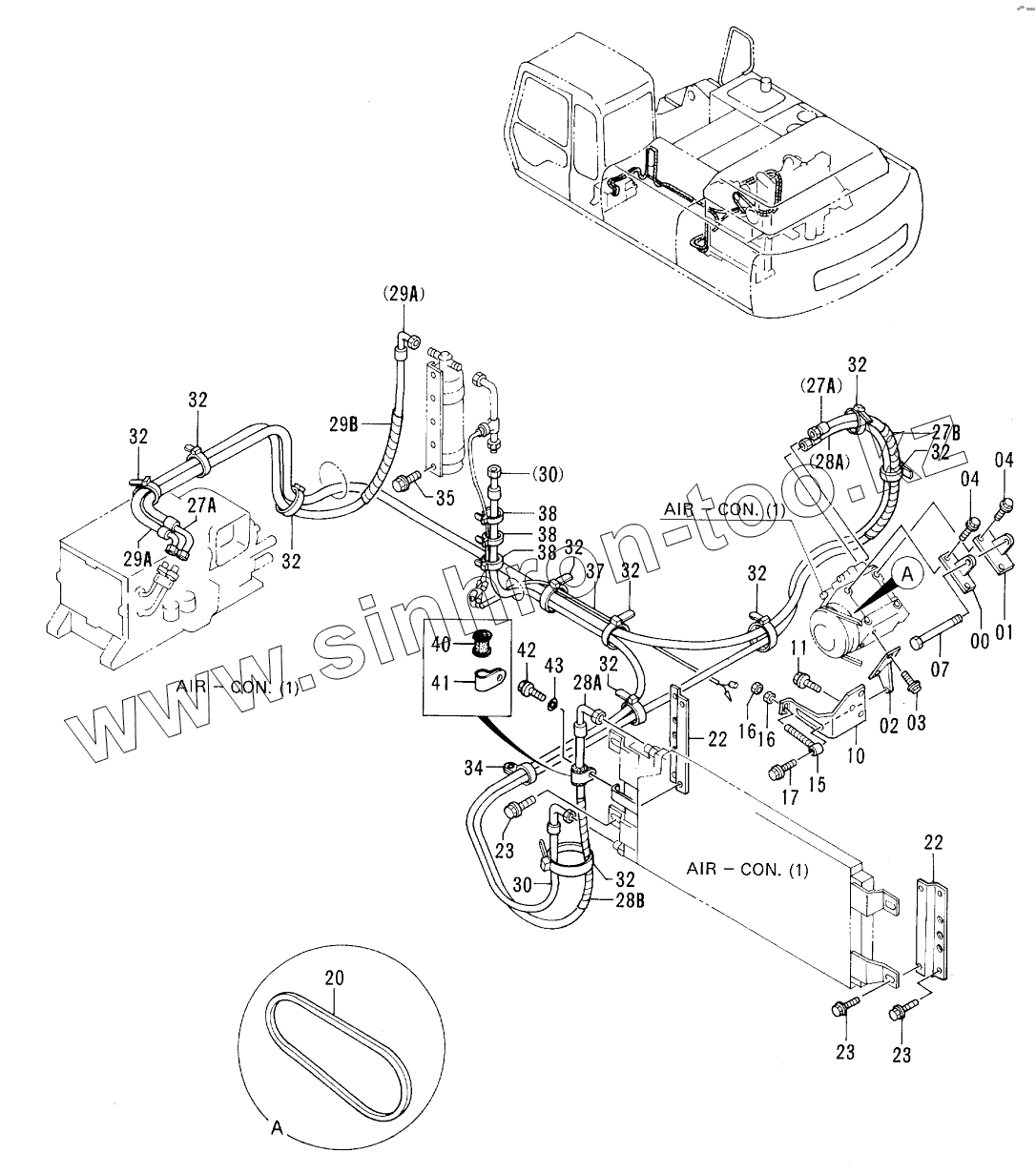

Каталог запасных частей к технике: Hitachi EX-300-2. AIR CONDITIONER (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
9737918
1
2
3
4
4
7
10
11
15
16
16
17
20
22
22
23
23
23
27A
27A
27B
28A
28A
28B
29A
29A
29B
30
30
32
32
32
32
32
32
32
32
32
32
34
35
37
38
38
38
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
9737918 9737918 BRACKET
1 9737919 BRACKET
2 9737920 BRACKET
3 J010830 BOLT, SEMS
4 J010820 BOLT, SEMS
7 4283679 BOLT
10 2032540 BRACKET
11 J011025 BOLT, SEMS
15 9800676 BOLT
16 J952010 NUT
17 J010840 BOLT SEMS
20 4285466 BELT, V
22 9735921 BRACKET
23 J020820 BOLT, SEMS
27A 4285430 HOSE, COOLER
27B 4044420 PROTECTOR
28A 4285429 HOSE, COOLER
28B 4044420 PROTECTOR
29A 4285431 HOSE, COOLER
29B 4133527 PROTECTOR
30 4291642 HOSE, COOLER
32 4055312 CLIP, BAND
34 4192034 CLIP
35 J020820 BOLT, SEMS
37 4291673 HARNESS, WIRE
38 4055311 CLIP, BAND
40 4316226 BUSHING, RUBBER
41 4192035 CLIP
42 J010616 BOLT, SEMS
43 A590108 WASHER, PLANE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
