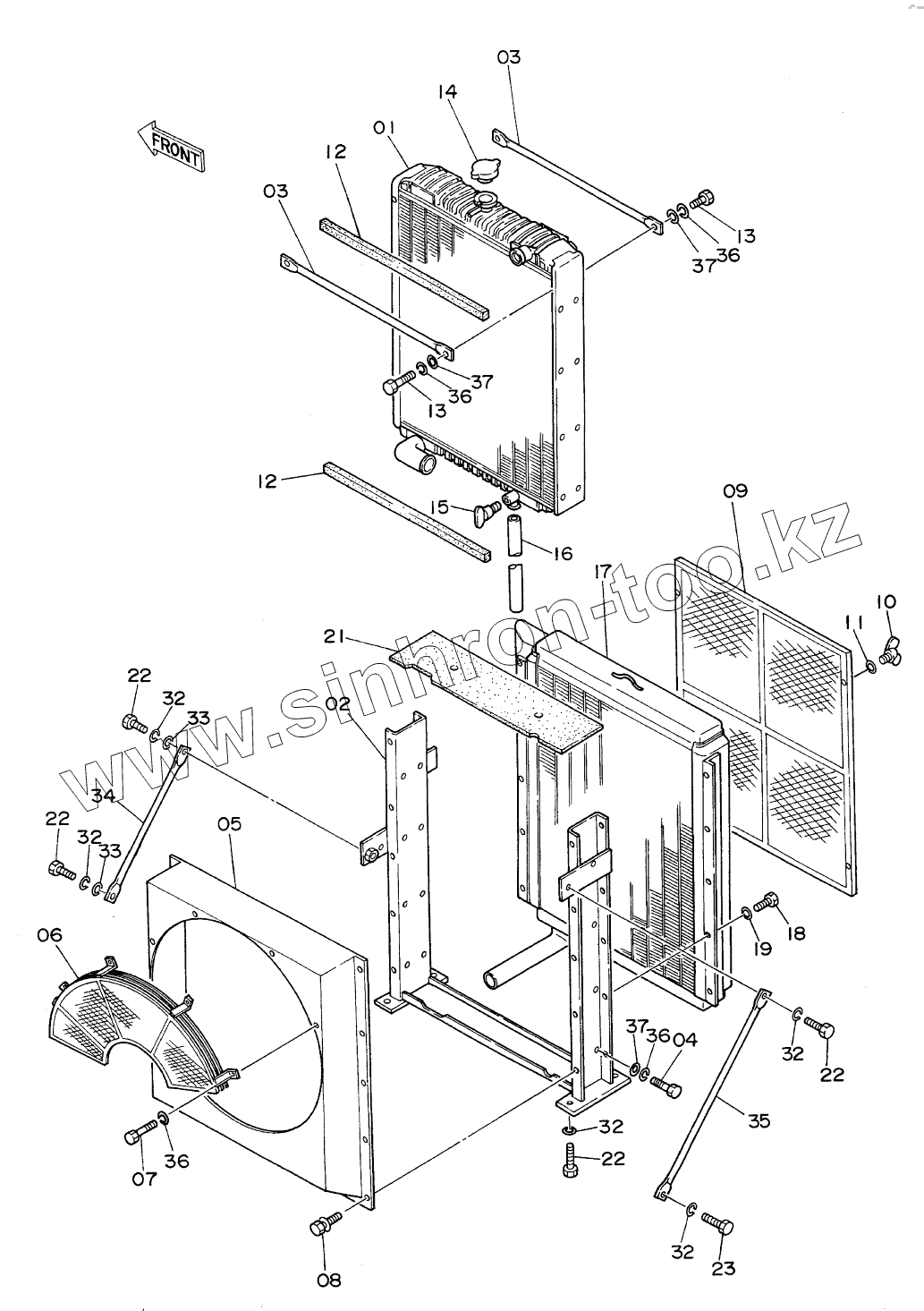

Каталог запасных частей к технике: Hitachi EX-300. RADIATOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4193293
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
21
22
22
22
22
23
32
32
32
32
32
33
33
34
35
36
36
36
36
37
37
37
Позиция на иллюстрации Заводской номер детали Название детали
4193293 4193293 RADIATOR ASSY
1 4218591 CORE, RADIATOR
2 4218592 FRAME
3 4216269 STAY
4 J900818 BOLT
5 4218588 SHROUD
6 4218589 GUARD, FAN
7 J900816 BOLT
8 J900818 BOLT
9 4216179 NET
10 4206930 BOLT, WING
11 4206931 WASHER
12 4206925 PACKING
13 J900818 BOLT
14 4228160 CAP
14 4206093 CAP
15 4206928 PLUG, DRAIN
16 4206927 HOSE
17 4218590 COOLER, OIL
18 J901025 BOLT
19 А590910 WASHER, SPRING
21 4218587 PACKING
22 J901635 BOLT
23 J901628 BOLT
32 А590916 WASHER, SPRING
33 А590116 WASHER, PLANE
34 4127857 STAY
35 4196819 STAY
36 А590908 WASHER, SPRING
37 А590108 WASHER, PLANE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
