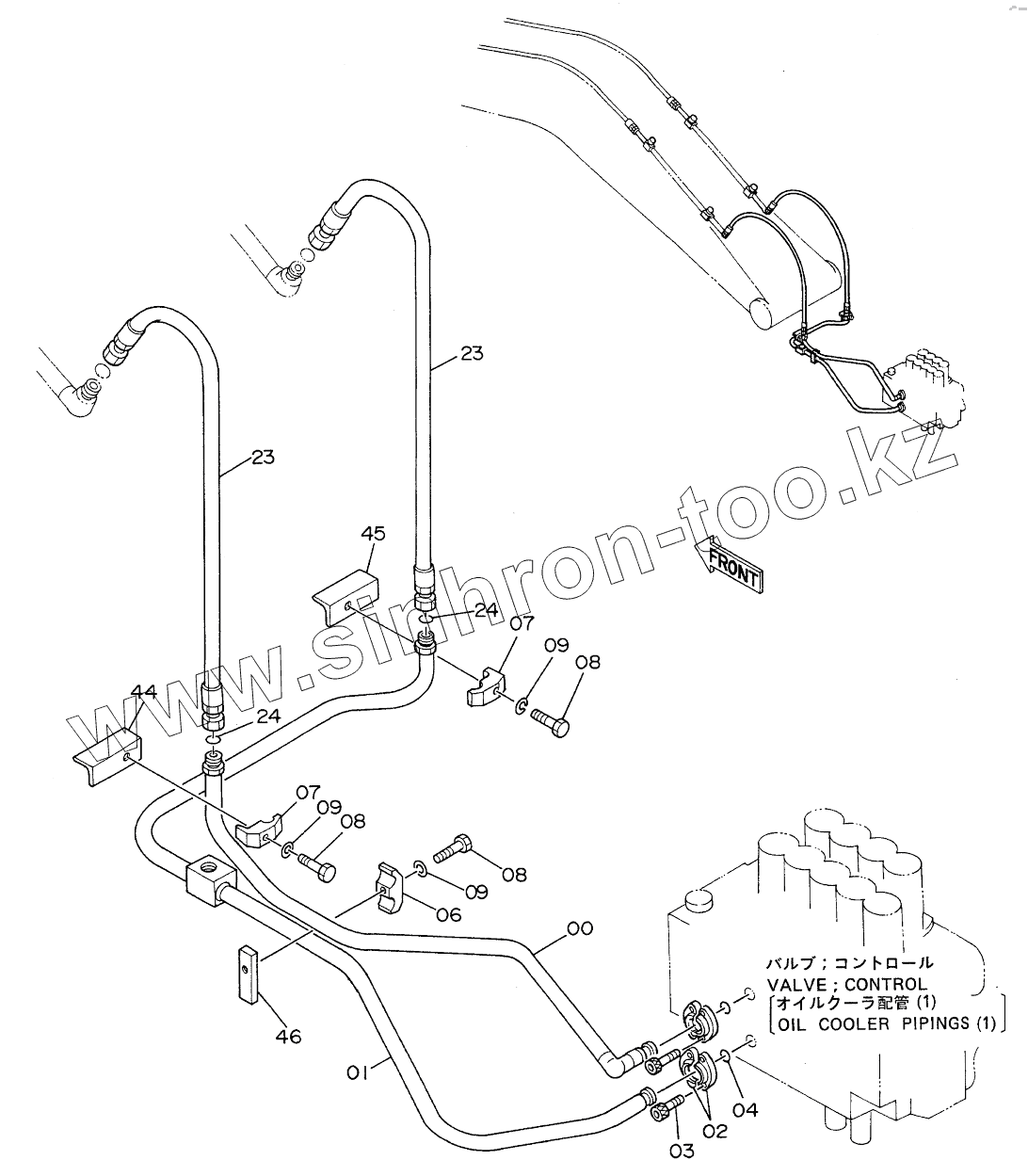

Каталог запасных частей к технике: Hitachi EX-300. PIPINGS (1) FOR BREAKER, CRUSHER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8041411
1
2
3
4
6
7
7
8
8
8
9
9
9
23
23
24
24
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
8041411 8041411 PIPE
1 8041410 PIPE
2 986910 FLANGE, SPLIT
3 М341030 BOLT, SOCKET
4 971489 O-RING
6 4189860 CLAMP, PIPE
7 4190127 CLAMP, PIPE
8 J901265 BOLT
9 А590912 WASHER, SPRING
23 4208456 HOSE
24 4187328 O-RING
44 9729866 BRACKET
45 9729766 BRACKET
46 4209152 SEAT, SCREW
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
