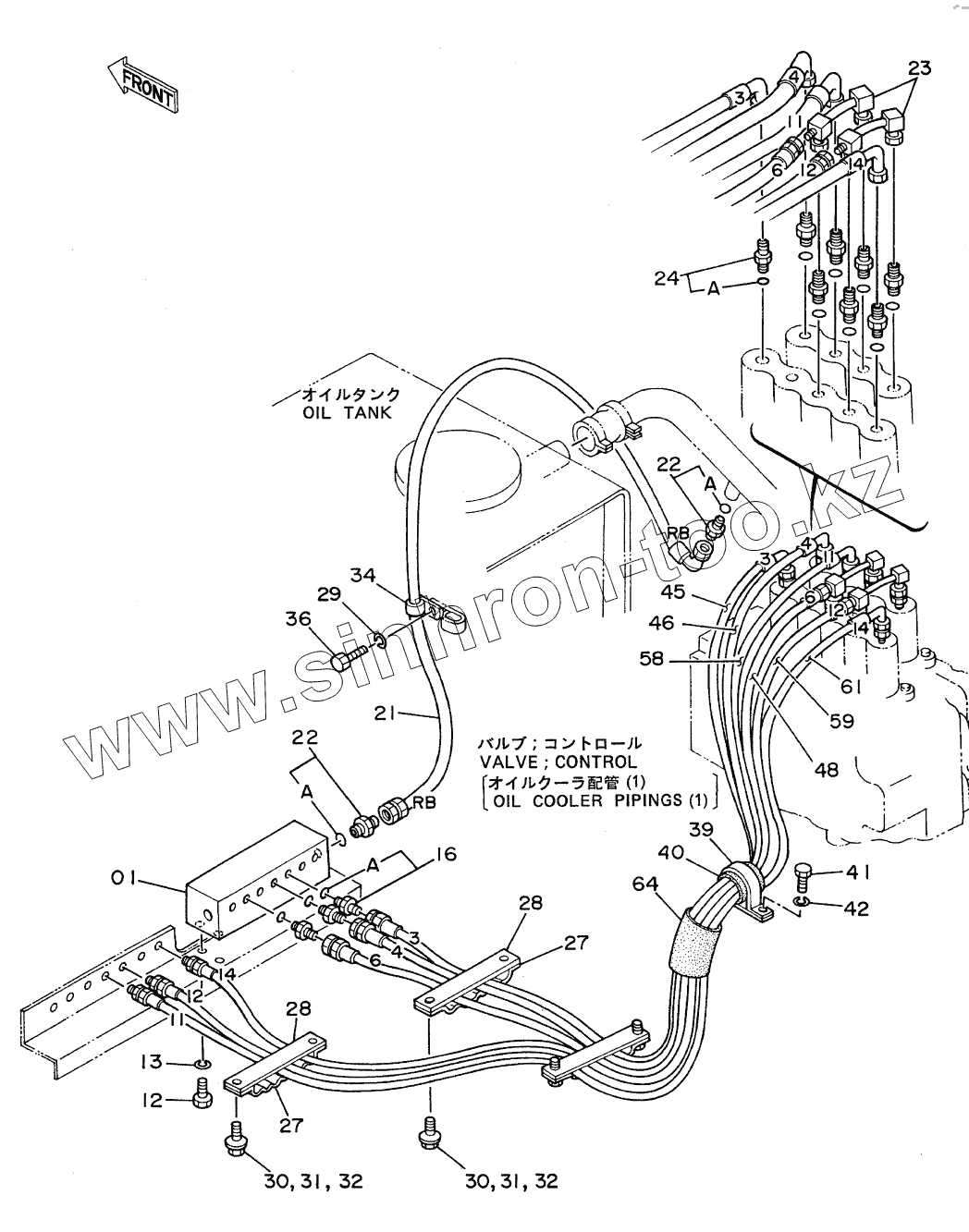

Каталог запасных частей к технике: Hitachi EX-300. PILOT PIPINGS (3-1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
12
13
16
16A
21
22
22
22A
22A
23
24
24A
27
27
28
28
29
30
30
31
31
32
32
32
32
34
36
39
40
40
41
42
45
46
48
58
59
61
64
Позиция на иллюстрации Заводской номер детали Название детали
01 4188552 VALVE, SHOCKLESS
12 J901020 BOLT
13 А590910 WASHER, SPRING
16 4200466 ADAPTER, S
16A 4509180 O-RING
21 4213803 HOSE, NYLON RB
22 4210361 ADAPTER, S
22A 4506418 O-RING
23 8038370 PIPE
24 4202422 ADAPTER, S
24A 4509180 O-RING
27 9727639 CLAMP, HOSE
28 9727637 PLATE
29 А590910 WASHER, SPRING
30 А590910 WASHER, SPRING
31 А590110 WASHER, PLANE
32 J901035 BOLT
32 J021035 BOLT, SEMS
34 4190262 CLIP
36 J901018 BOLT
39 4190265 CLIP (50)
40 4211247 BUSHING
40 4219918 BUSHING, RUBBER
41 J901020 BOLT
42 А590910 WASHER, SPRING
45 4207910 HOSE, NYLON
46 4207911 HOSE, NYLON
48 4207913 HOSE, NYLON
58 4215662 HOSE, NYLON
59 4215661 HOSE, NYLON
61 4215665 HOSE, NYLON
64 4219918 BUSHING, RUBBER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
