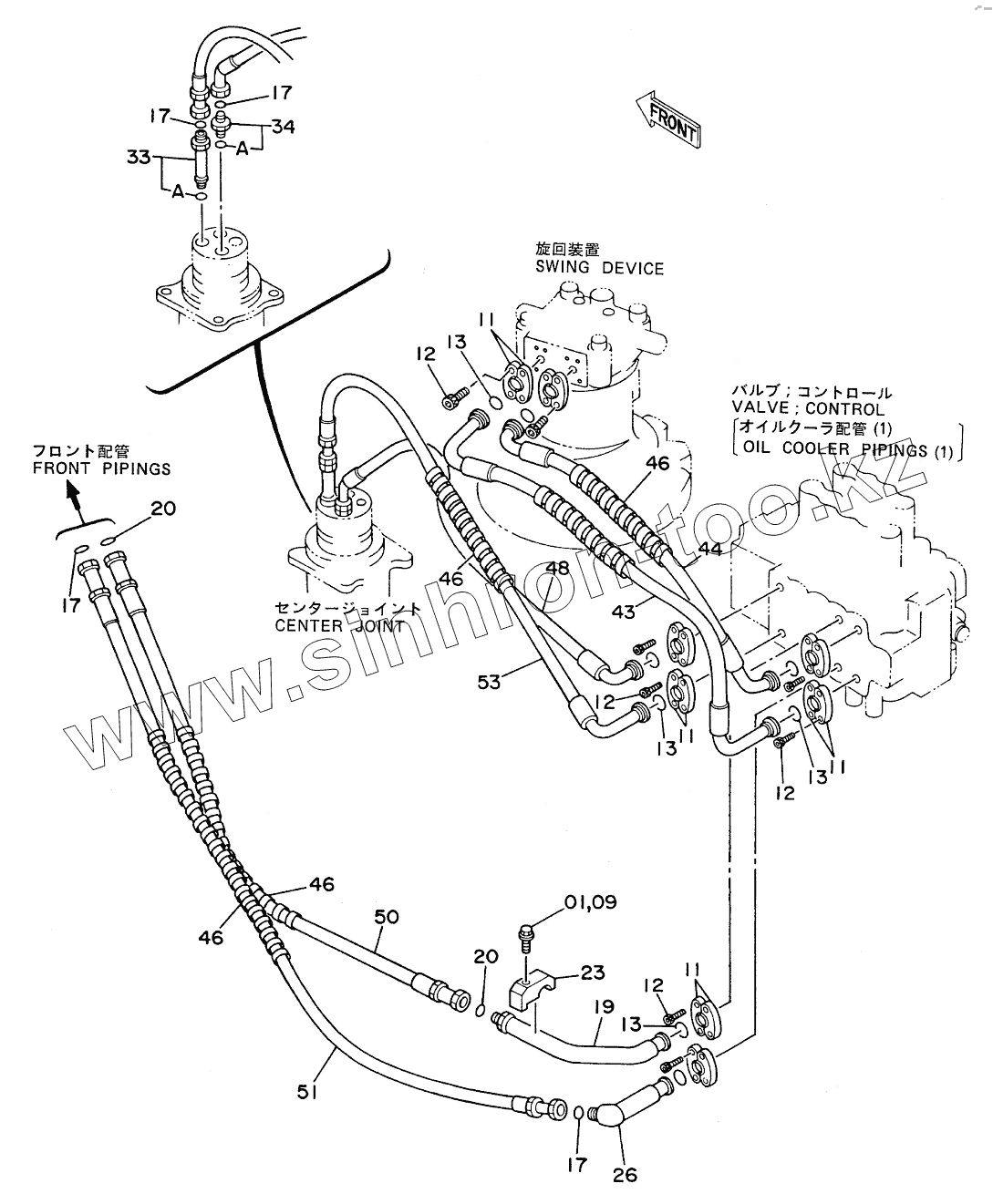

Каталог запасных частей к технике: Hitachi EX-300. MAIN PIPINGS (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
09
09
11
11
11
11
12
12
12
12
13
13
13
13
17
17
17
17
19
20
20
23
26
33
33A
33A
34
34A
43
44
46
46
46
46
48
48
50
51
53
53
Позиция на иллюстрации Заводской номер детали Название детали
01 А590912 WASHER, SPRING
09 J901265 BOLT
09 J011265 BOLT, SEMS
11 986910 FLANGE, SPLIT
12 M341030 BOLT, SOCKET
13 971489 O-RING
17 4187328 O-RING
19 8037216 PIPE
20 4187329 O-RING
23 4190127 CLAMP, PIPE
26 9727167 PIPE
33 4198411 АDАРТЕR, S
33A 4506424 O-RING
34 4189601 ADAPTER, S
34A 4506424 O-RING
43 4209737 HOSE
44 4209736 HOSE
46 4044420 PROTECTOR
48 4209732 HOSE
48 4235281 HOSE
50 4209739 HOSE
51 4209740 HOSE
53 4209735 HOSE
53 4235279 HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
