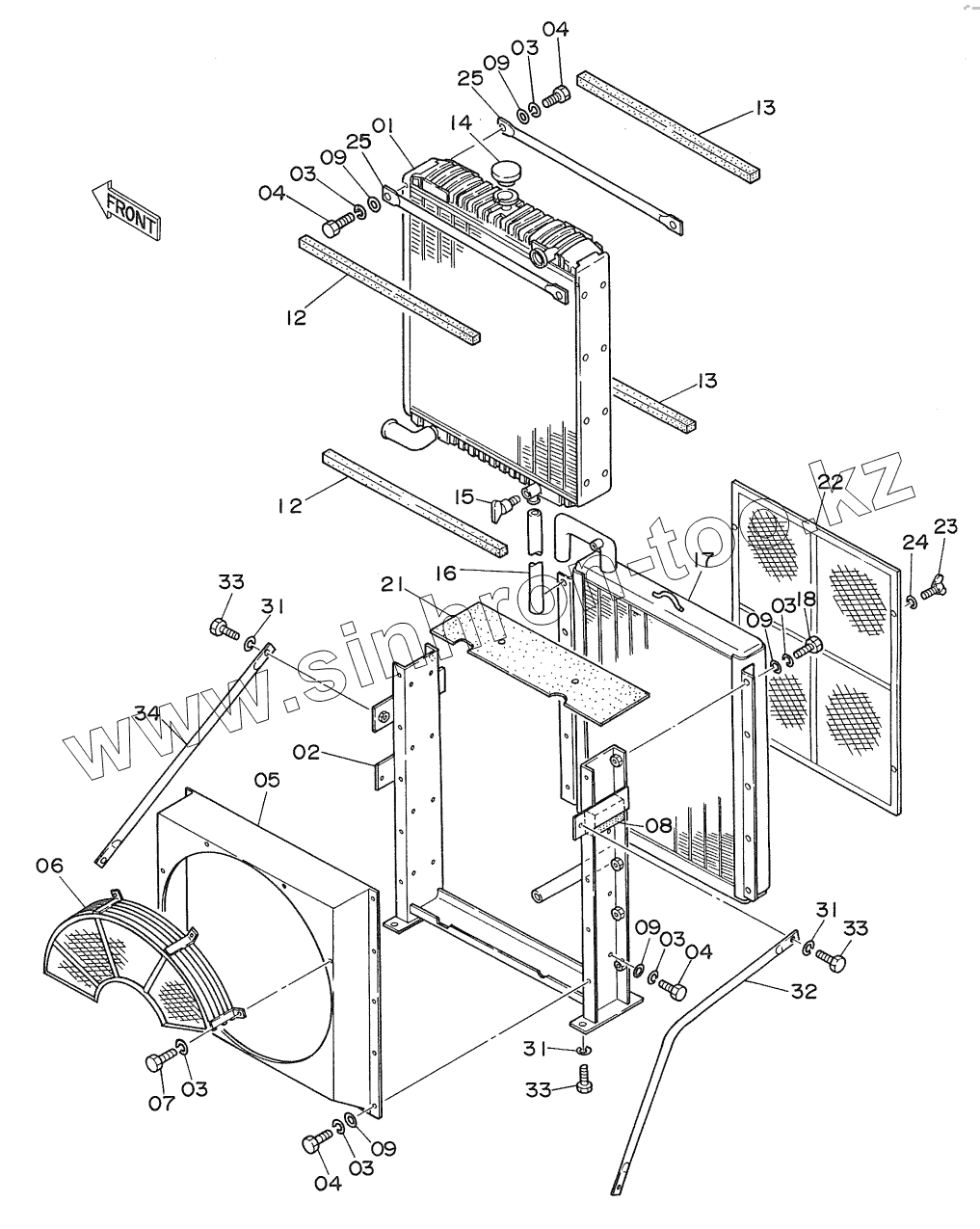

Каталог запасных частей к технике: Hitachi EX-270. RADIATOR

Тип техники

Марка

Модель

Схема

4193375

4223125

1

2

2

3

3

3

3

3

3

4

4

4

4

5

6

7

8

9

9

9

9

9

12

12

13

13

14

14

15

16

17

17

18

21

22

23

24

25

25

31

31

31

32

33

33

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
4193375	4193375		RADIATOR ASSY
4223125	4223125		RADIATOR ASSY
1	4215094		CORE, RADIATOR
2	4223123		FRAME
2	4215149		FRAME
3	А590908		WASHER, SPRING
4	J900818		BOLT
5	4215148		SHROUD
6	4206922		GUARD, FAN
7	J900816		BOLT
8	4206926		PACKING
9	А590108		WASHER, PLANE
12	4206925		PACKING
13	4206924		PACKING
14	4228160		CAP
14	4206093		CAP
15	4206928		PLUG, DRAIN
16	4206927		HOSE
17	4223124		COOLER, OIL
17	4215095		COOLER, OIL
18	J900820		BOLT
21	4206923		PACKING
22	4206929		NET
23	4206930		BOLT, WING
24	4206931		WASHER
25	4216269		STAY
31	A590916		WASHER, SPRING
32	3034529		STAY
33	J901635		BOLT
34	3037239		STAY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
