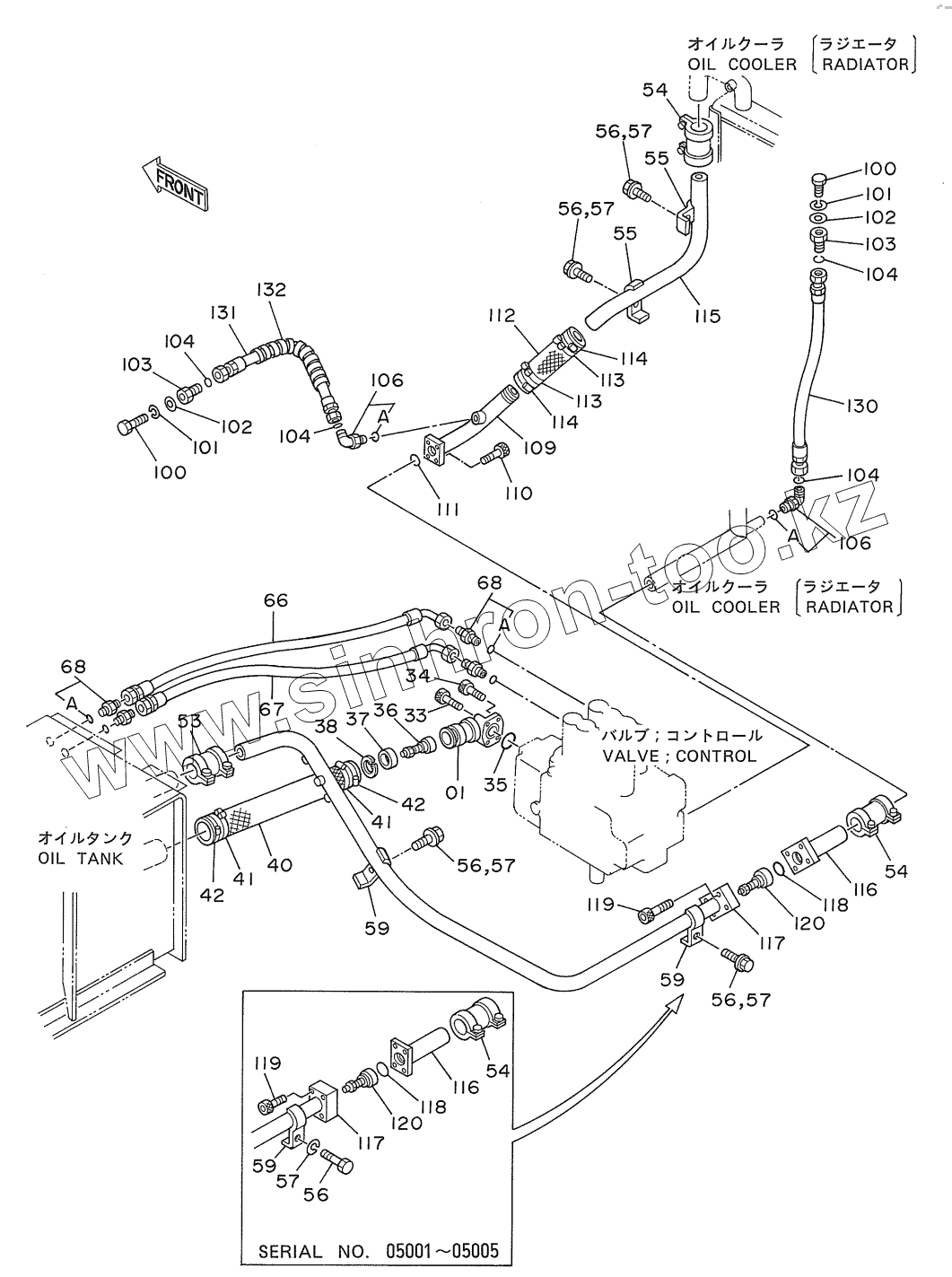

Каталог запасных частей к технике: Hitachi EX-270. OIL COOLER PIPINGS (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
33
34
35
36
37
38
40
41
41
41
42
42
53
54
54
54
55
55
56
56
56
56
56
56
56
57
57
57
57
57
59
59
59
66
67
68
68
68A
68A
100
100
101
101
102
102
103
103
104
104
104
104
106
106
106A
106A
109
110
111
112
113
113
113
113
114
114
115
116
116
116
116
117
117
117
117
118
118
119
119
120
120
130
131
132
Позиция на иллюстрации Заводской номер детали Название детали
01 2022811 MANIFOLD
33 M341060 BOLT, SOCKET
34 М341022 BOLT, SOCKET
35 А811040 O-RING
36 4188627 VALVE
37 4188628 RING
38 991721 RING, RETAINING
40 4120294 HOSE, RUBBER
41 4156850 CLAMP, HOSE
41 4263764 CLAMP, HOSE
42 4504491 CLAMP, HOSE
53 4067834 COUPLING
54 4069801 COUPLING
55 4053698 CLAMP
56 J901270 BOLT
56 J011270 BOLT, SEMS
57 А590912 WASHER, SPRING
59 4053697 CLAMP, PIPE
66 4204183 HOSE, NYLON
67 4204184 HOSE, NYLON
68 4200465 ADAPTER, S
68A 957366 O-RING
100 J901230 BOLT
101 А590912 WASHER, SPRING
102 А590112 WASHER, PLANE
103 4204882 PLUG
104 4187308 O-RING
106 4157562 ELBOW, S
106A 4506424 O-RING
109 9728575 PIPE, RETURN
110 М341036 BOLT, SOCKET
111 А811040 O-RING
112 4080206 HOSE, RUBBER
113 4505385 CLAMP, HOSE
113 4282474 CLAMP, HOSE
114 4159683 CLAMP, HOSE
115 3038718 PIPE, RETURN
116 9728064 PIPE, RETURN
116 9729779 PIPE, RETURN
117 7018438 PIРЕ, RETURN
117 7019381 PIPE, RETURN
118 А811045 O-RING
119 М341265 BOLT, SOCKET
120 4204745 VALVE
130 4210310 HOSE
131 4217381 HOSE
132 4044420 PROTECTOR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
