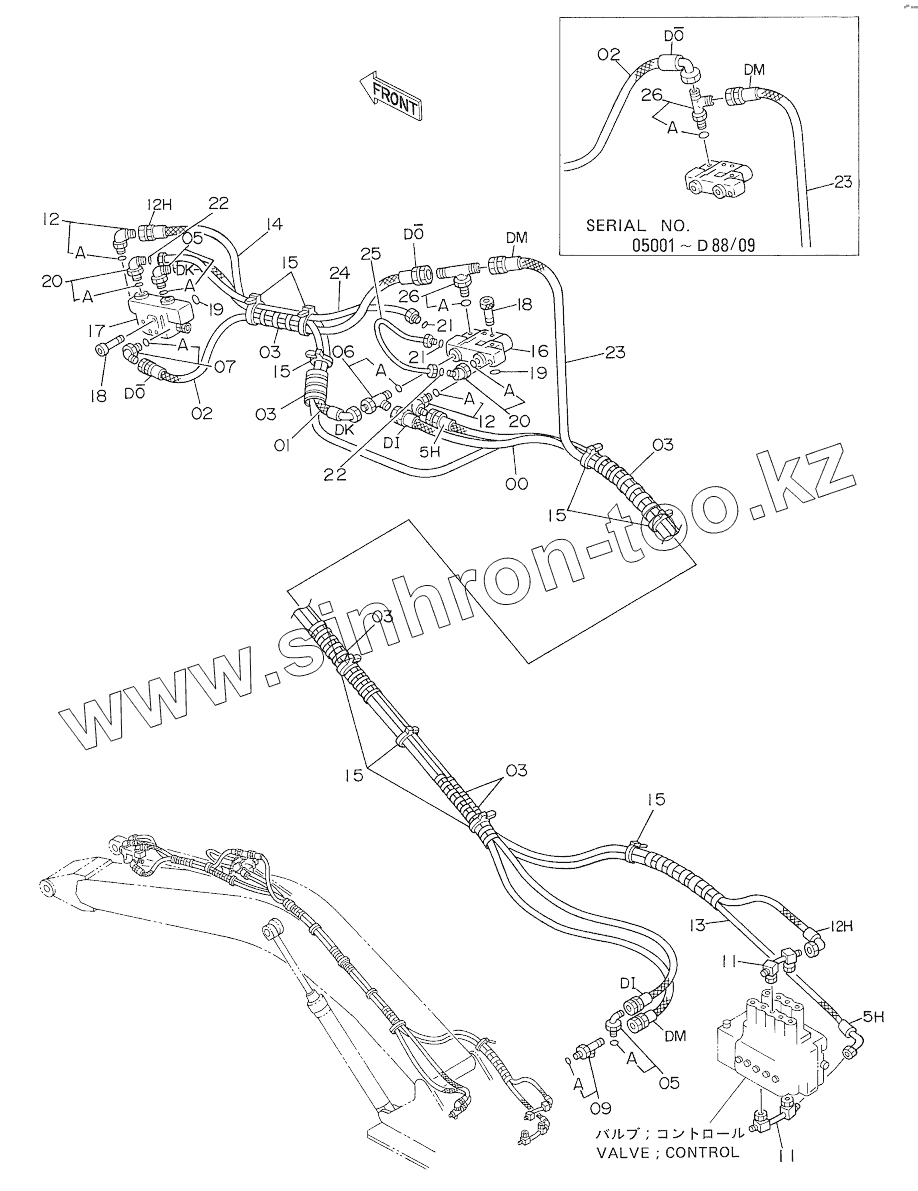

Каталог запасных частей к технике: Hitachi EX-270. HOSE RUPTURE VALVE PIPINGS (ARM)
00
01
02
02
02
02
03
03
03
03
03
05
05
05A
05A
06
06A
07
07A
09
09A
11
11
12
12
12A
12A
13
14
15
15
15
15
15
16
17
18
18
19
19
20
20
20A
20A
21
21
22
22
23
23
24
25
26
26
26
26A
26A
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 4224433 | HOSE, NYLON | |
| 01 | 4224434 | HOSE, NYLON | |
| 02 | 4222085 | HOSE, NYLON | |
| 02 | 4251962 | HOSE, NYLON | |
| 03 | 4044420 | PROTECTOR | |
| 05 | 4154671 | ELBOW | |
| 05A | 4509180 | O-RING | |
| 06 | 4205363 | TEE | |
| 06A | 4509180 | O-RING | |
| 07 | 4154672 | ELBOW | |
| 07A | 4506418 | O-RING | |
| 09 | 4219347 | TEE, S | |
| 09A | 4509180 | O-RING | |
| 11 | 8039468 | PIPE | |
| 12 | 4154671 | ELBOW | |
| 12A | 4509180 | O-RING | |
| 13 | 4224436 | HOSE, NYLON | |
| 14 | 4224435 | HOSE, NYLON | |
| 15 | 4055312 | CLIP, BAND | |
| 16 | 4224361 | VALVE, HOSE RUPTURE | |
| 17 | 4223107 | VALVE, HOSE-RUPTURE | |
| 18 | М341290 | BOLT | |
| 19 | А811035 | O-RING | |
| 20 | 4208474 | ELBOW, S | |
| 20A | 4506429 | O-RING | |
| 21 | 4187328 | O-RING | |
| 22 | 4187329 | O-RING | |
| 23 | 4224432 | HOSE, NYLON | |
| 24 | 8042281 | PIPE | |
| 25 | 8042282 | PIPE | |
| 26 | 4217343 | TEE, S | |
| 26 | 4221224 | TEE, S | |
| 26A | 4506418 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
