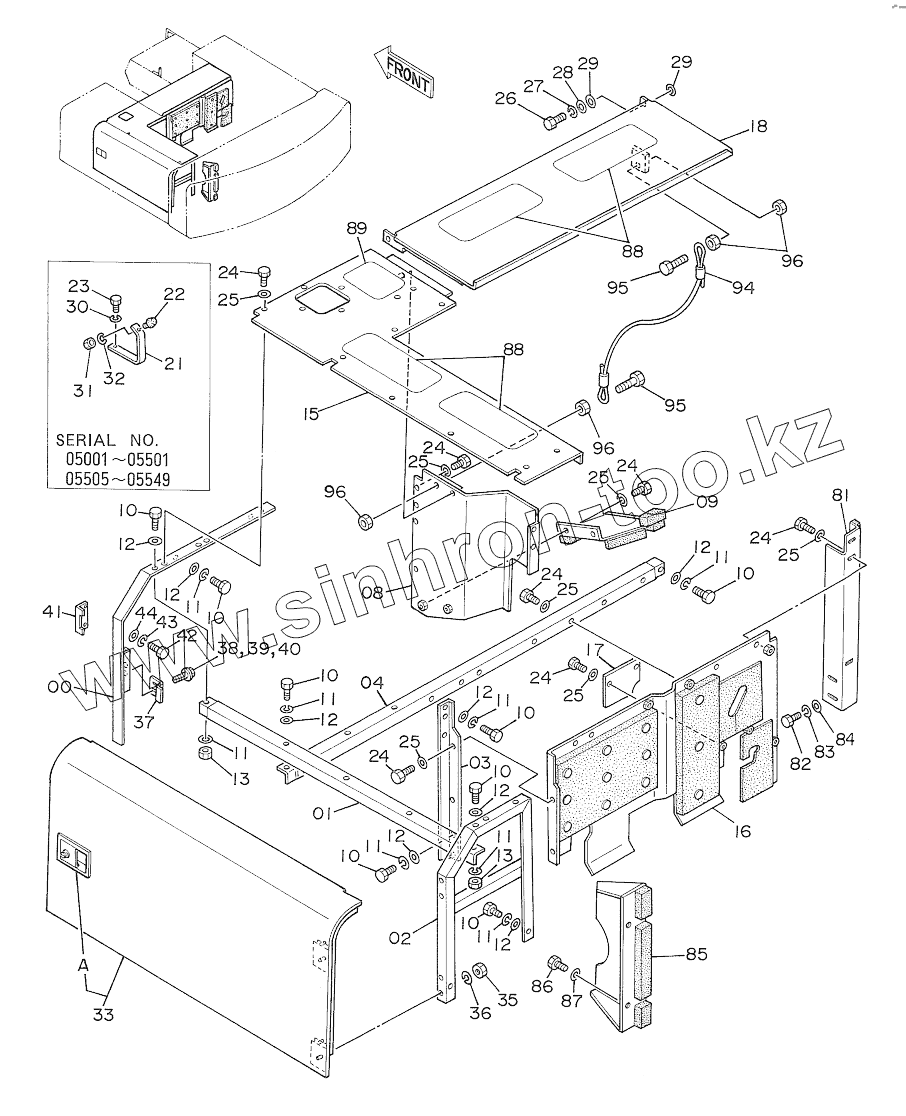

Каталог запасных частей к технике: Hitachi EX-270. COVER (1)
00
01
01
02
02
03
04
08
08
09
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
15
16
17
18
18
21
22
23
24
24
24
24
24
24
24
25
25
25
25
25
25
25
26
27
28
29
29
30
31
32
33
33A
35
36
37
38
38
39
40
41
42
43
44
81
82
83
84
85
86
87
88
88
89
94
95
95
96
96
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 8035504 | SUPPORT | |
| 01 | 8035750 | SUPPORT | |
| 01 | 8041063 | SUPPORT | |
| 02 | 8035751 | SUPPORT | |
| 02 | 8041061 | SUPPORT | |
| 03 | 4189697 | SUPPORT | |
| 04 | 8035749 | SUPPORT | |
| 08 | 8038910 | COVER | |
| 08 | 8044719 | COVER | |
| 09 | 9728032 | COVER | |
| 10 | J901230 | BOLT | |
| 11 | A590912 | WASHER, SPRING | |
| 12 | А590112 | WASHER, PLANE | |
| 13 | J950012 | NUT | |
| 15 | 7016988 | COVER | |
| 16 | 7018348 | COVER | |
| 17 | 4203445 | PLATE | |
| 18 | 8038383 | COVER | |
| 18 | 8044718 | COVER | |
| 21 | 4202172 | BRACKET | |
| 22 | 4147883 | STOPPER | |
| 23 | J901225 | BOLT | |
| 24 | J901225 | BOLT | |
| 25 | А590112 | WASHER, PLANE | |
| 26 | J901022 | BOLT | |
| 27 | А590910 | WASHER, SPRING | |
| 28 | J217083 | WASHER | |
| 29 | A590120 | WASHER | |
| 30 | A590912 | WASHER, SPRING | |
| 31 | J952010 | NUT | |
| 32 | А590910 | WASHER, SPRING | |
| 33 | 6007849 | DOOR | |
| 33A | 7017862 | DOOR LOCK | |
| 35 | J950012 | NUT | |
| 36 | А590912 | WASHER, SPRING | |
| 37 | 4188492 | STOPPER | |
| 38 | J901230 | BOLT | |
| 38 | J021230 | BOLT, SEMS | |
| 39 | А590912 | WASHER, SPRING | |
| 40 | А590112 | WASHER, PLANE | |
| 41 | 3037786 | BRACKET | |
| 42 | J900814 | BOLT | |
| 43 | А590908 | WASHER, SPRING | |
| 44 | А590108 | WASHER, PLANE | |
| 81 | 9728640 | SUPPORT | |
| 82 | J901225 | BOLT | |
| 83 | А590912 | WASHER, SPRING | |
| 84 | А590112 | WASHER, PLANE | |
| 85 | 7018961 | PLATE | |
| 86 | J901220 | BOLT | |
| 87 | А590112 | WASHER, PLANE | |
| 88 | 4073519 | TAPE 150X400 | |
| 89 | 4121128 | TAPE 150X200 | |
| 94 | 4232654 | R0PE, WIRE | |
| 95 | J901245 | BOLT | |
| 96 | J950012 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
