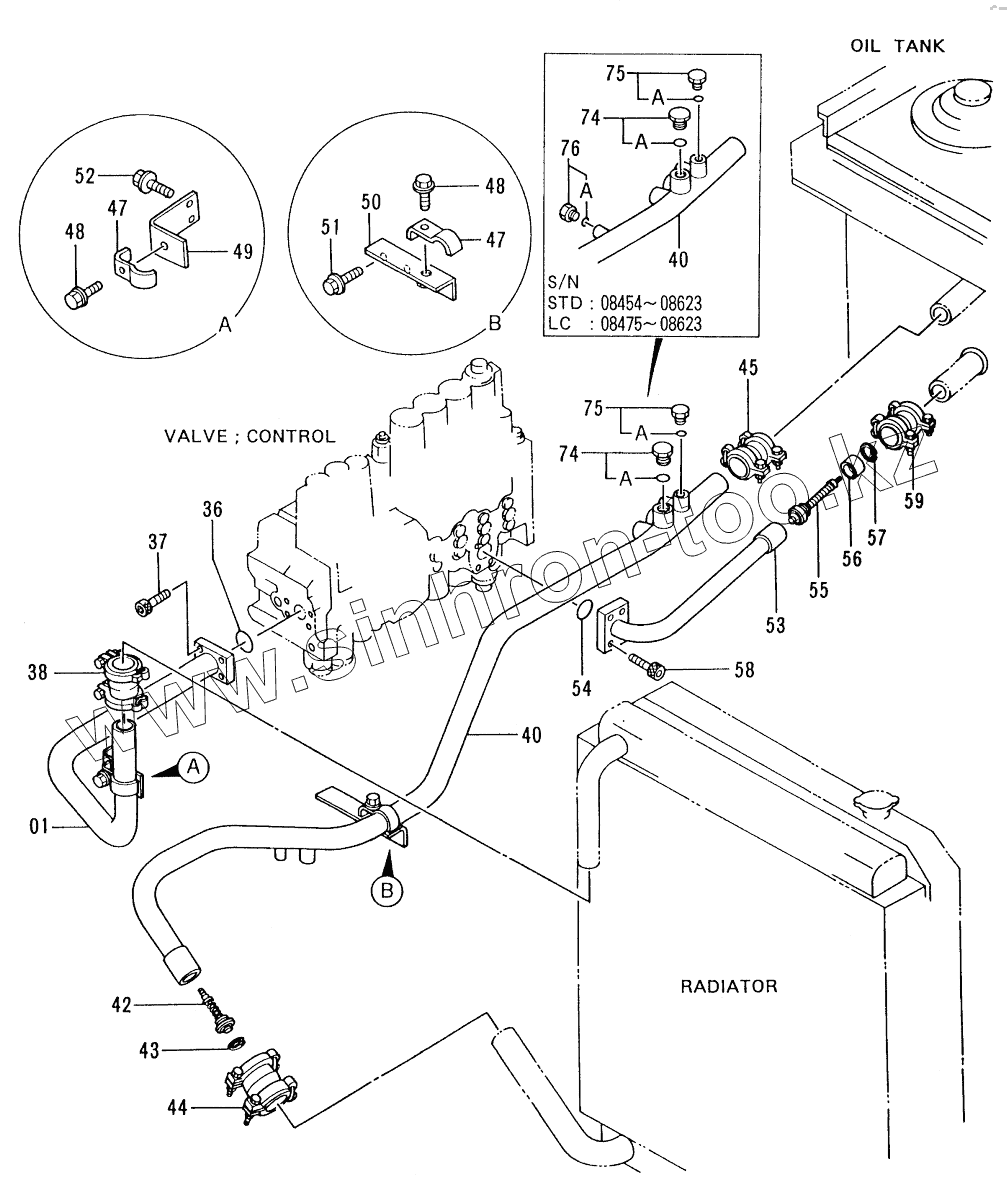

Каталог запасных частей к технике: Hitachi EX-220-2. OIL COOLER PIPINGS (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
36
37
38
40
40
40
42
42
42
43
44
45
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
74
74
74A
74A
75
75
75A
75A
76
76A
Позиция на иллюстрации Заводской номер детали Название детали
01 8048481 PIPE, RETURN
36 A811040 O-RING
37 M341036 BOLT, SOCKET
38 4069801 COUPLING
40 7025066 PIPE, RETURN
40 7026935 PIPE, RETURN
42 4255211 VALVE
42 4276584 VALVE
43 991718 RING, RETAINING
44 4067834 COUPLING
45 4069801 COUPLING
47 4053698 CLAMP
48 J011270 BOLT, SEMS
49 9735346 BRACKET
50 9735345 BRACKET
51 J011030 BOLT, SEMS
52 J021025 BOLT, SEMS
53 8048265 PIPE, RETURN
54 A811040 O-RING
55 4272164 VALVE
56 4256203 RING
57 446751 RING, RETAINING
58 M341036 BOLT, SOCKET
59 4069801 COUPLING
74 4174542 PLUG
74A 4506424 O-RING
75 4092534 PLUG
75A 4509180 O-RING
76 4093624 PLUG
76A 957366 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
