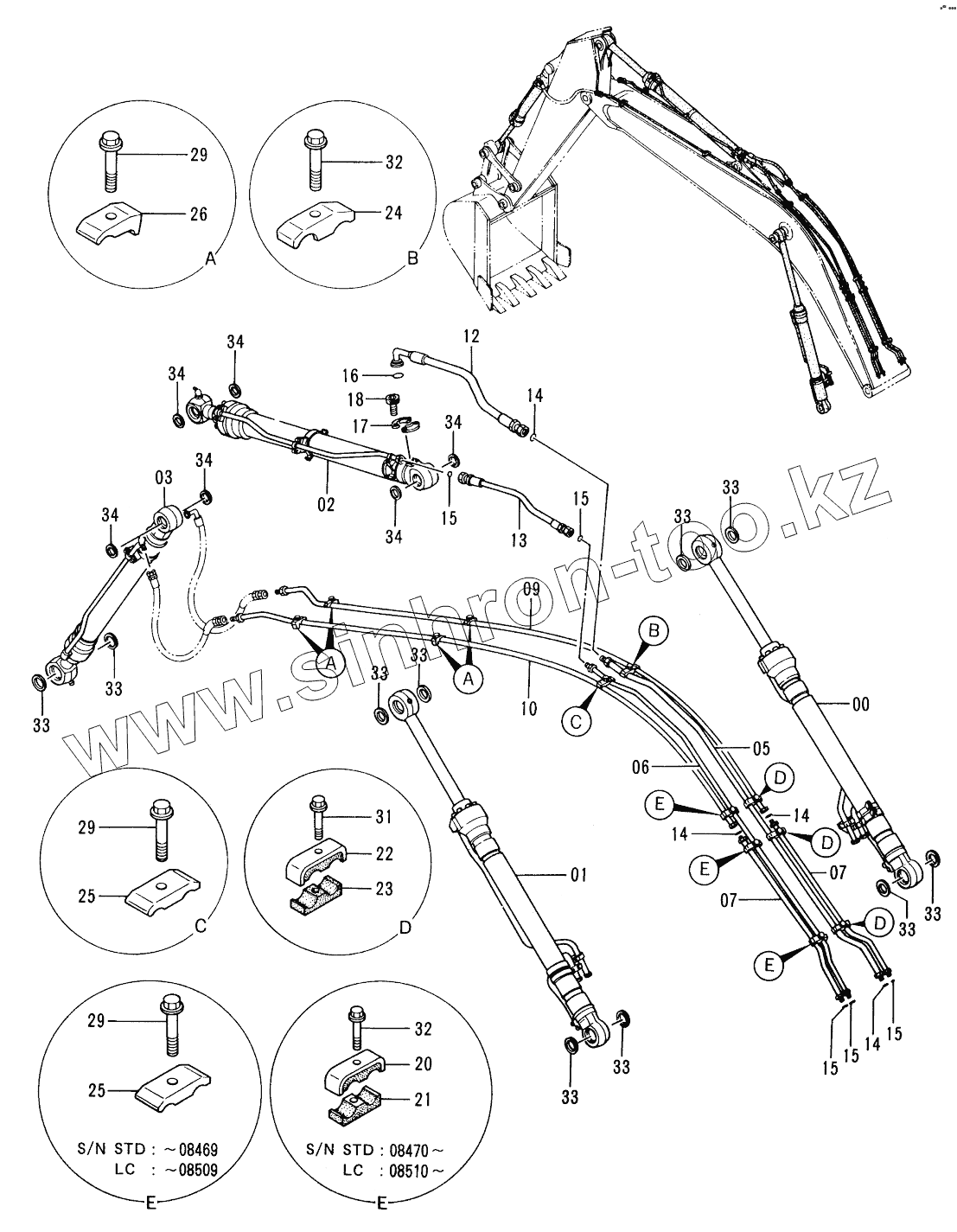

Каталог запасных частей к технике: Hitachi EX-220-2. FRONT PIPINGS (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
9101315
1
2
3
5
6
7
7
9
10
12
13
14
14
14
14
15
15
15
15
15
16
17
18
20
21
22
23
24
25
25
25
25
26
29
29
29
29
29
31
32
32
32
32
33
33
33
33
33
33
33
33
33
33
34
34
34
34
34
34
Позиция на иллюстрации Заводской номер детали Название детали
9101315 9101315 CYL., ВООМ
1 9101316 CYL., ВООМ
2 9101317 CYL., ARM
3 9101318 CYL., BUCKET
5 8048307 PIPE
6 8048306 PIPE
7 9735233 PIPE
9 8048305 PIPE
10 8048304 PIPE
12 4252855 HOSE
13 4252854 HOSE
14 4187328 O-RING
15 4187308 O-RING
16 966993 O-RING
17 4085560 FLANGE
18 M341240 BOLT, SOCKET
20 4285723 CLAMP, PIPE
21 4285722 RUBBER
22 4285725 CLAMP
23 4285724 RUBBER
24 4153488 CLAMP, PIPE
25 4189859 CLAMP, PIPE
25 4189859 CLAMP, PIPE
26 4190126 CLAMP, PIPE
29 J011260 BOLT, SEMS
29 J011260 BOLT, SEMS
31 J011275 BOLT, SEMS
32 3011270 BOLT, SEMS
32 J011270 BOLT, SEMS
33 4067901 SEAL
34 4067902 SEAL, DUST
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
