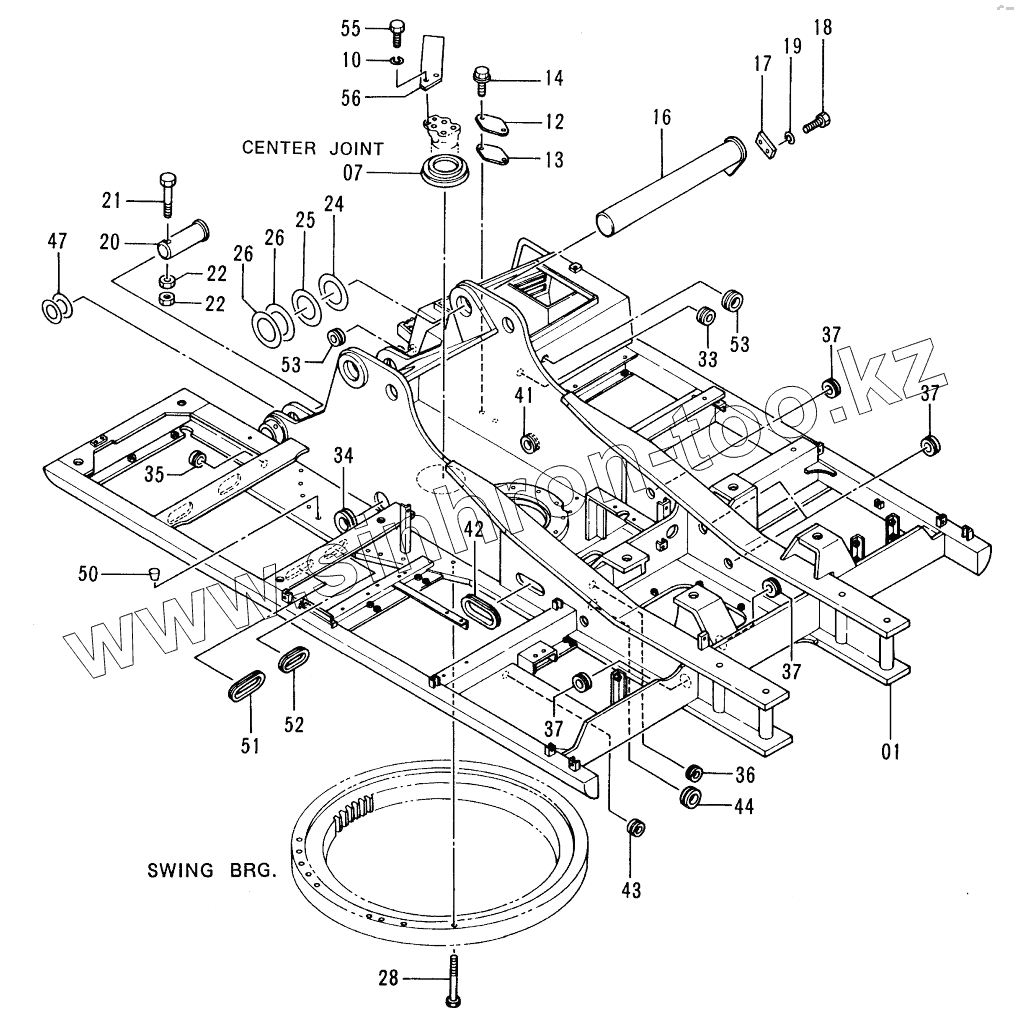

Каталог запасных частей к технике: Hitachi EX-220-2. FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
7
10
12
13
14
16
17
18
19
20
21
22
22
24
25
26
26
28
33
34
35
36
37
37
37
37
41
42
43
44
47
50
51
51
51
52
52
52
53
53
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 5003253 FRAME, MAIN
7 4258592 COVER, BOOT
10 A590914 WASHER, SPRING
12 4255799 COVER
13 4161735 PACKING
14 J021025 BOLT, SEMS
16 8047037 PIN
17 4199833 PLATE
18 J932045 BOLT
19 A590920 WASHER, SPRING
20 3038442 PIN
21 M222004 BOLT
22 J951020 NUT
24 4144511 SHIM 3.2
25 4144512 SHIM 2.3
26 4144513 SHIM 1.2
28 J932203 BOLT
33 94-2816 BUSHING, RUBBER
34 4191977 BUSHING
35 4210661 BUSHING, RUBBER
36 4255530 BUSHING, RUBBER
37 4201749 BUSHING, RUBBER
41 4257181 BUSHING
42 4252218 BUSHING, RUBBER
43 4209294 BUSHING, RUBBER
44 4201986 BUSHING, RUBBER
47 4101281 SHIM 1.2
50 431578 СОRК
51 4270920 BUSHING, RUBBER
51 4319252 BUSHING, RUBBER
52 4270921 BUSHING, RUBBER
52 4319253 BUSHING, RUBBER
53 4276215 BUSHING, RUBBER
55 J901435 BOLT
56 4274282 STOPPER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
