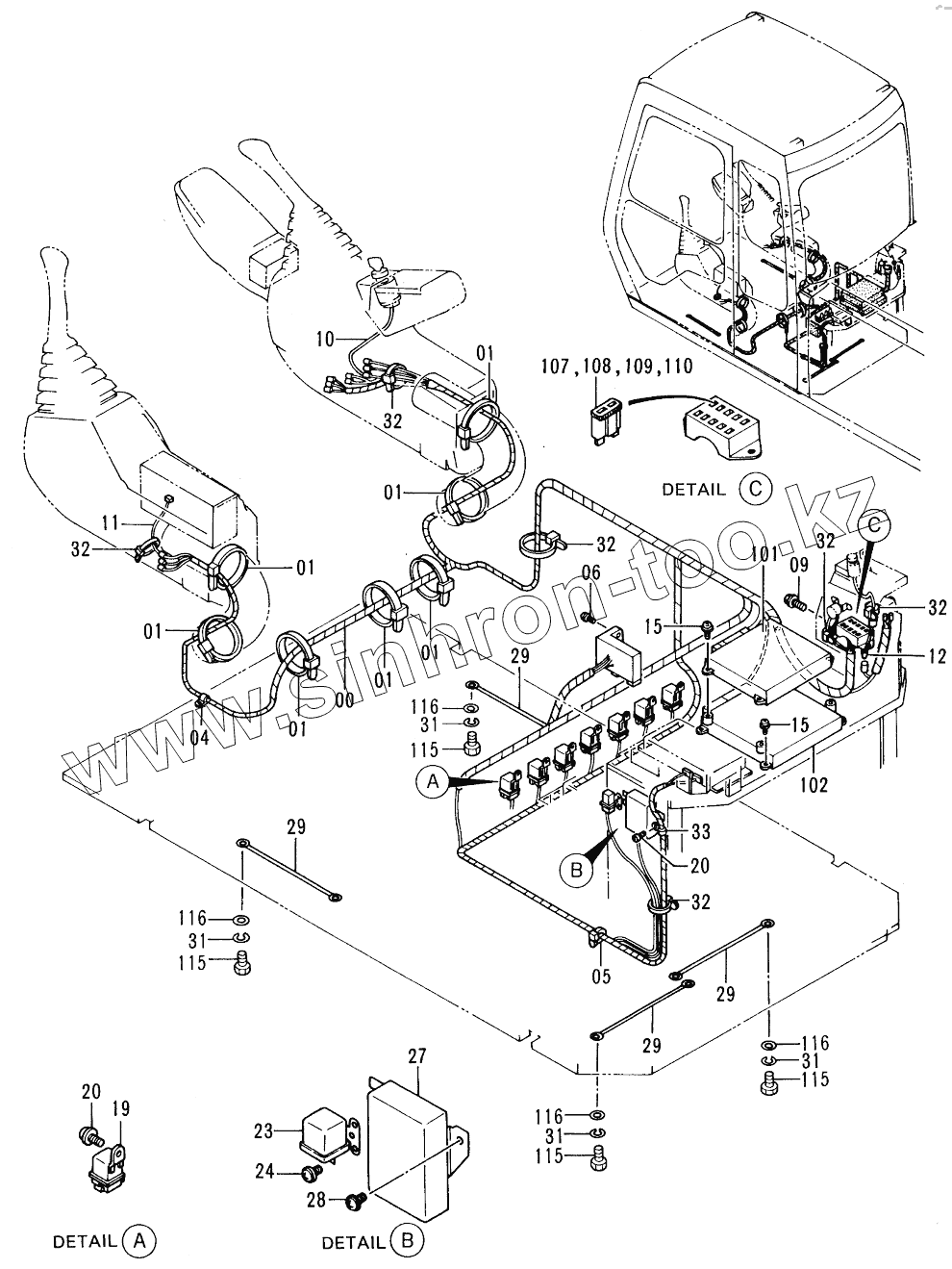

Каталог запасных частей к технике: Hitachi EX-220-2. ELECTRIC PARTS (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
0001065
1
1
1
1
1
1
1
4
5
6
9
10
11
12
15
15
19
20
20
23
24
27
28
29
29
29
29
31
31
31
31
32
32
32
32
32
32
33
101
102
102
102
102
102
107
108
109
110
115
115
115
115
116
116
116
116
Позиция на иллюстрации Заводской номер детали Название детали
0001065 0001065 HARNESS, WIRE
1 4121859 CLIP, BAND
4 4190275 CLIP
5 4254600 CLIP
6 J460616 SCREW, SEMS
9 J450620 SCREW, SEMS
10 4277927 HARNESS, WIRE
11 4277941 HARNESS, WIRE
12 4284198 HARNESS, WIRE
15 J460616 SCREW, SEMS
19 4251588 RELAY
20 J460616 SCREW, SEMS
23 4038459 RELAY, HOURMETER
24 J460616 SCREW, SEMS
27 4205750 TIMER
28 J460616 SCREW, SEMS
29 4281293 HARNESS, WIRE
31 A590910 WASHER, SPRING
32 4055312 CLIP, BAND
33 4000859 CLIP, PIPE
101 9104913 UNIT, EC
102 9104909 UNIT, PVC
102 9117636 UNIT, PVC
102 9125534 UNIT, PVC
107 4249690 FUSE
108 4195593 FUSE
109 4195594 FUSE
110 4195596 FUSE
115 J901016 BOLT
116 A590110 WASHER, PLANE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
