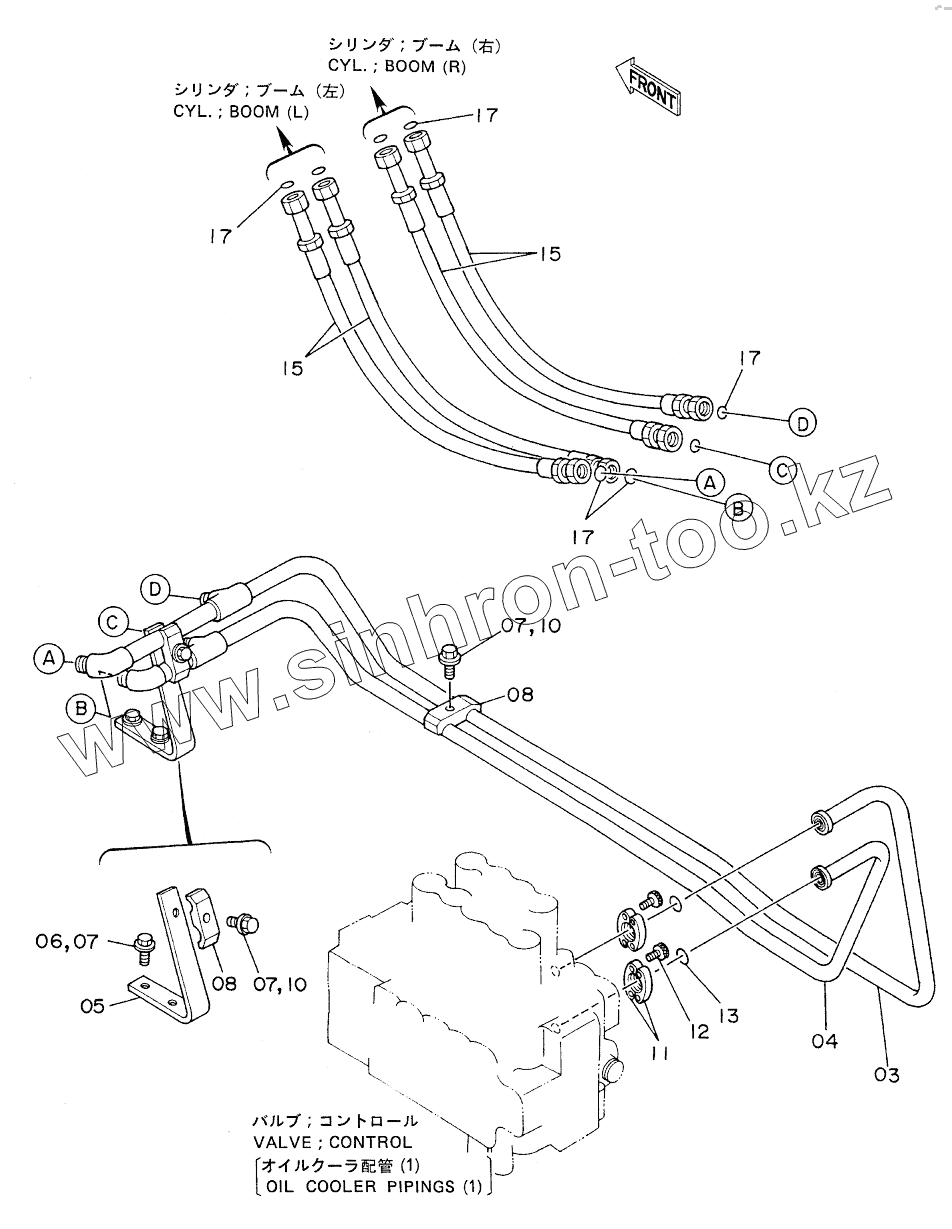

Каталог запасных частей к технике: Hitachi EX-220. MAIN PIPINGS (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
4
5
6
6
6
7
7
7
8
8
10
10
10
11
12
13
15
15
17
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
3 8036803 PIPE
4 8036804 PIPE
5 9725460 SUPPORT
6 J901228 BOLT
6 J011228 BOLT, SEMS
6 J011225 BOLT, SEMS
7 А590912 WASHER, SPRING
8 4153488 CLAMP, PIPE
10 J901270 BOLT
10 J011270 BOLT, SEMS
11 986910 FLANGE, SPLIT
12 М341030 BOLT, SOCKET
13 971489 O-RING
15 4188920 HOSE
17 4187308 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
