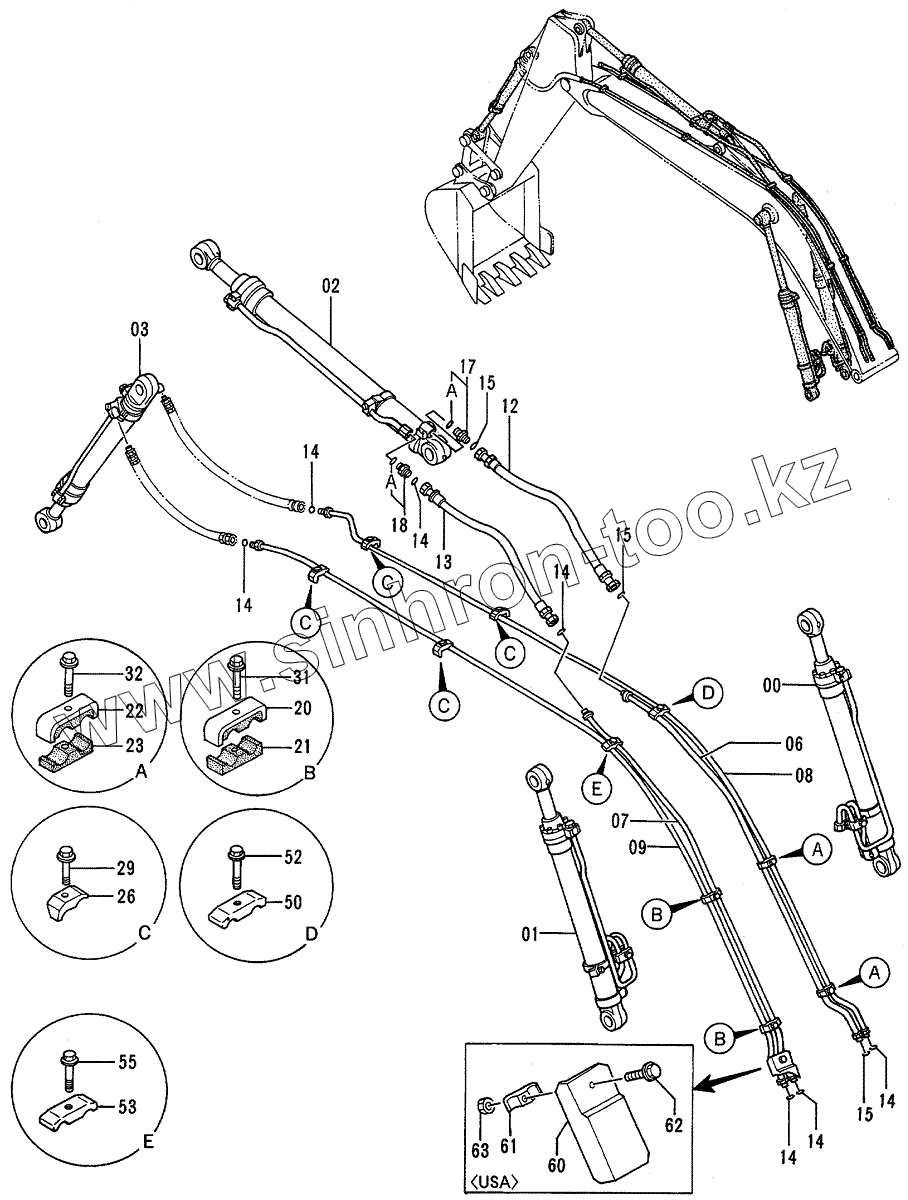

Каталог запасных частей к технике: Hitachi EX-200-3. FRONT PIPINGS (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00
01
02
03
06
07
08
09
12
13
14
14
14
14
14
14
14
15
15
15
17
17A
18
18A
20
21
22
23
26
29
31
32
50
52
53
55
60
61
62
63
Позиция на иллюстрации Заводской номер детали Название детали
00 4250223 CYL., BOOM
01 4250224 CYL., BOOM
02 4314778 CYL., ARM
03 4250225 CYL., BUCKET
06 8059246 PIPE
07 8048252 PIPE
08 8048249 PIPE
09 8048250 PIPE
12 4276956 HOSE
13 4249334 HOSE
14 4187308 O-RING
15 4187328 O-RING
17 4189535 ADAPTER, S
17A 4506429 O-RING
18 4189537 ADAPTERS
18A 4506429 O-RING
20 4285723 CLAMP, PIPE
21 4285722 RUBBER
22 4285725 CLAMP
23 4285724 RUBBER
26 4190126 CLAMP, PIPE
29 J011260 BOLT, SEMS
31 J011270 BOLT, SEMS
32 J011275 BOLT, SEMS
50 4153488 CLAMP, PIPE
52 J011270 BOLT, SEMS
53 4189859 CLAMP, PIPE
55 J011260 BOLT, SEMS
60 8053322 COVER
61 4189859 CLAMP, PIPE
62 J011265 BOLT, SEMS
63 J950012 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
