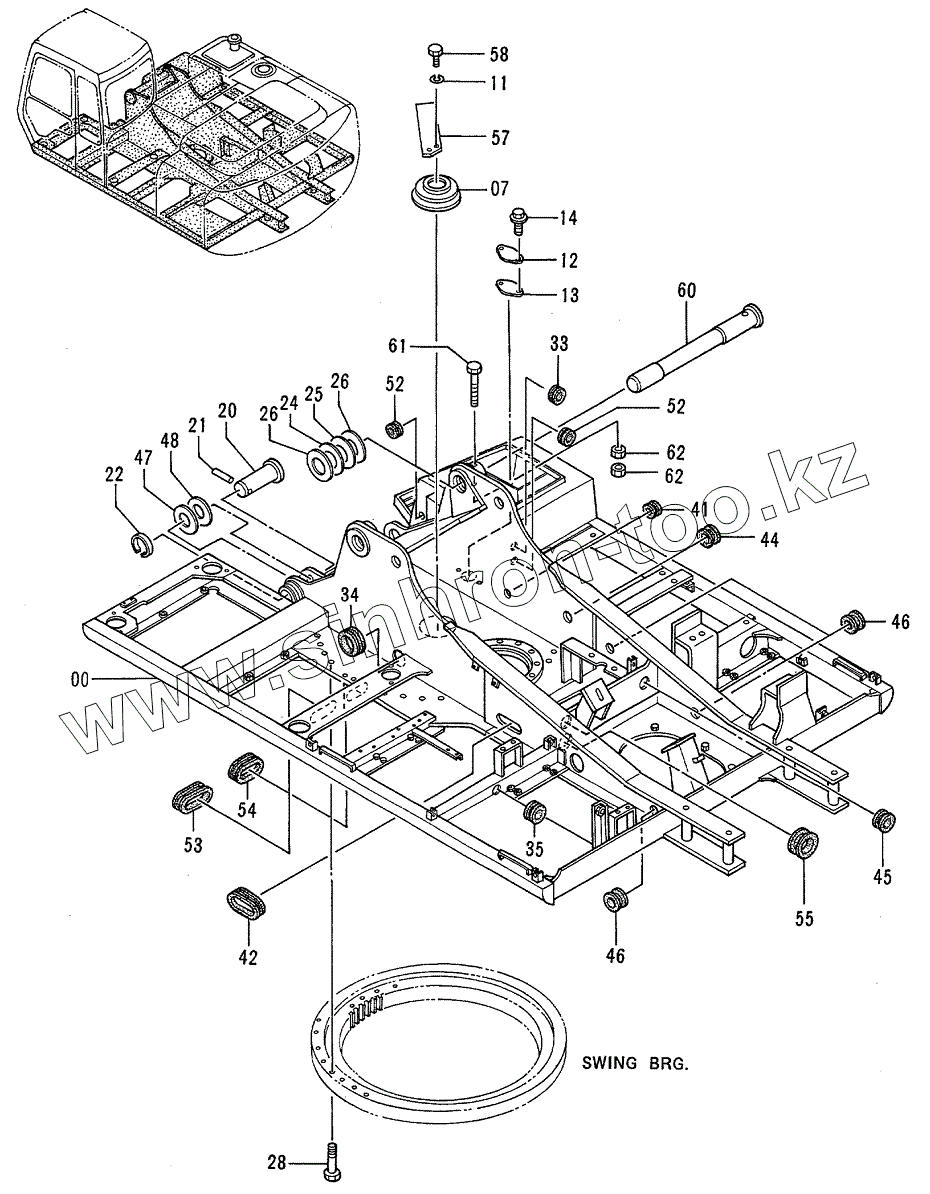

Каталог запасных частей к технике: Hitachi EX-200-3. FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5004262
5004161
7
11
12
13
14
20
21
22
24
25
26
26
28
33
34
35
41
42
44
45
46
46
47
48
52
52
53
54
55
57
58
60
61
62
62
Позиция на иллюстрации Заводской номер детали Название детали
5004262 5004262 FRAME, MAIN
5004161 5004161 FRAME, MAIN
7 4258592 COVER, BOOT
11 A590914 WASHER, SPRING
12 4255799 COVER
13 4161735 PACKING
14 J021025 BOLT, SEMS
20 4196104 PIN
21 4098713 PIN
22 4098712 RING
24 4101280 SHIM 3.2
25 4142950 SHIM 2.3
26 4101281 SHIM 1.2
28 J932095 BOLT
33 94-2816 BUSHING, RUBBER
34 4191977 BUSHING
35 4209294 BUSHING, RUBBER
41 4257181 BUSHING
42 4252218 BUSHING, RUBBER
44 4259340 BUSHING, RUBBER
45 4255530 BUSHING, RUBBER
46 4201749 BUSHING, RUBBER
47 4114816 SHIM 2.3
48 4114817 SHIM 1.0
52 4276215 BUSHING, RUBBER
53 4319252 BUSHING, RUBBER
54 4319253 BUSHING, RUBBER
55 4201986 BUSHING, RUBBER
57 4274282 STOPPER
58 J901435 BOLT
60 3058025 PIN
61 M222004 BOLT
62 J951020 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
