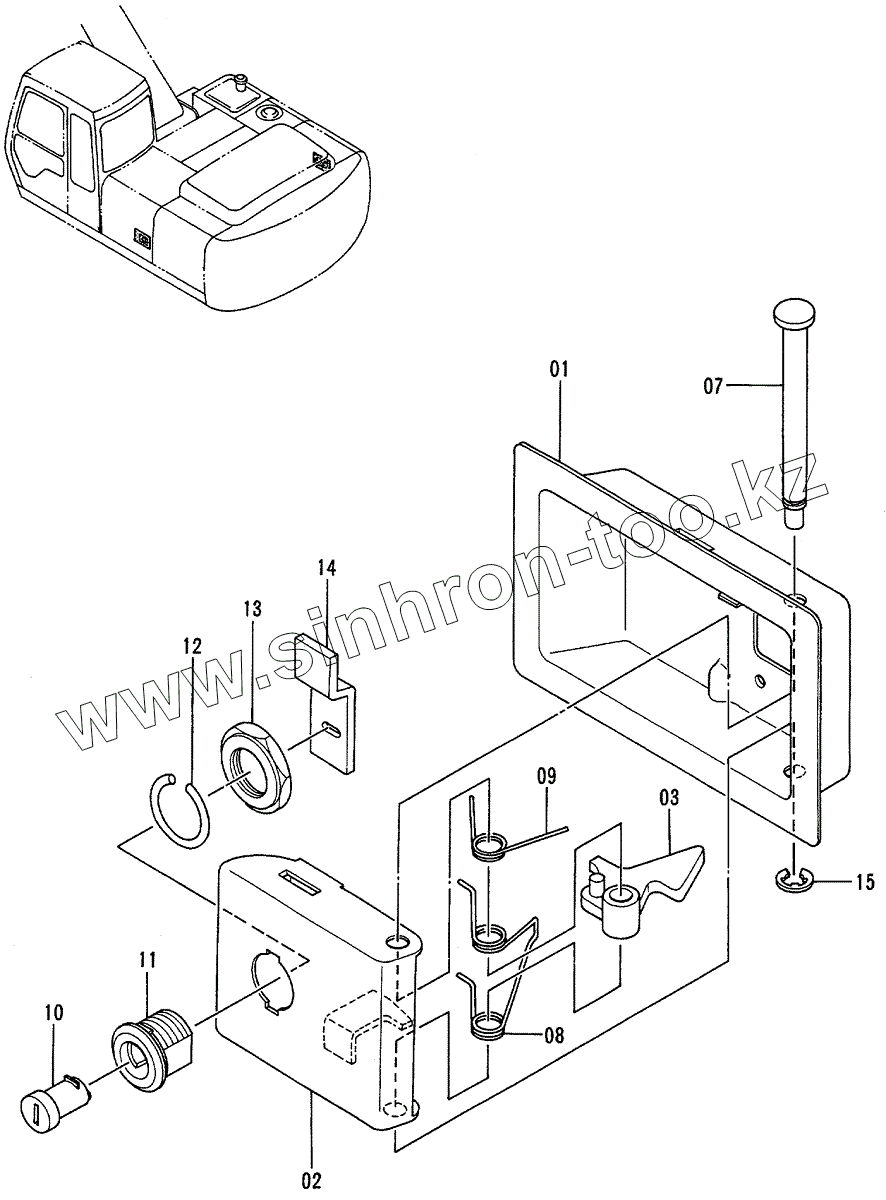

Каталог запасных частей к технике: Hitachi EX-200-3. DOOR LOCK (2)

Тип техники

Марка

Модель

Схема

4354012

4361637

7017924

1

1

2

2

3

3

7

7

8

8

9

9

10

10

10

11

11

12

12

13

13

14

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
4354012	4354012		DOOR LOCK
4361637	4361637		DOOR LOCK
7017924	7017924		DOOR LOCK
1	8024462		COVER
1	4355968		COVER
2	8024464		LATCH
2	4355970		LATCH
3	9717542		LEVER
3	4355971		LEVER
7	4134328		SHAFT
7	4355972		SHAFT
8	4134319		SPRING
8	4355973		SPRING
9	4355975		SPRING
9	4134321		SPRING
10	4187085		CYL., LOCK
10	4355976		CYL., LOCK
10	4361783		CYL., LOCK
11	4187295		CASE
11	4355978		CASE
12	4134322		WASHER
12	4355979		WASHER
13	4134323		NUT
13	4355980		NUT
14	4134331		PLATE
14	4355981		PLATE
15	4112235		RING, RETAINING
15	4355982		RING, RETAINING
