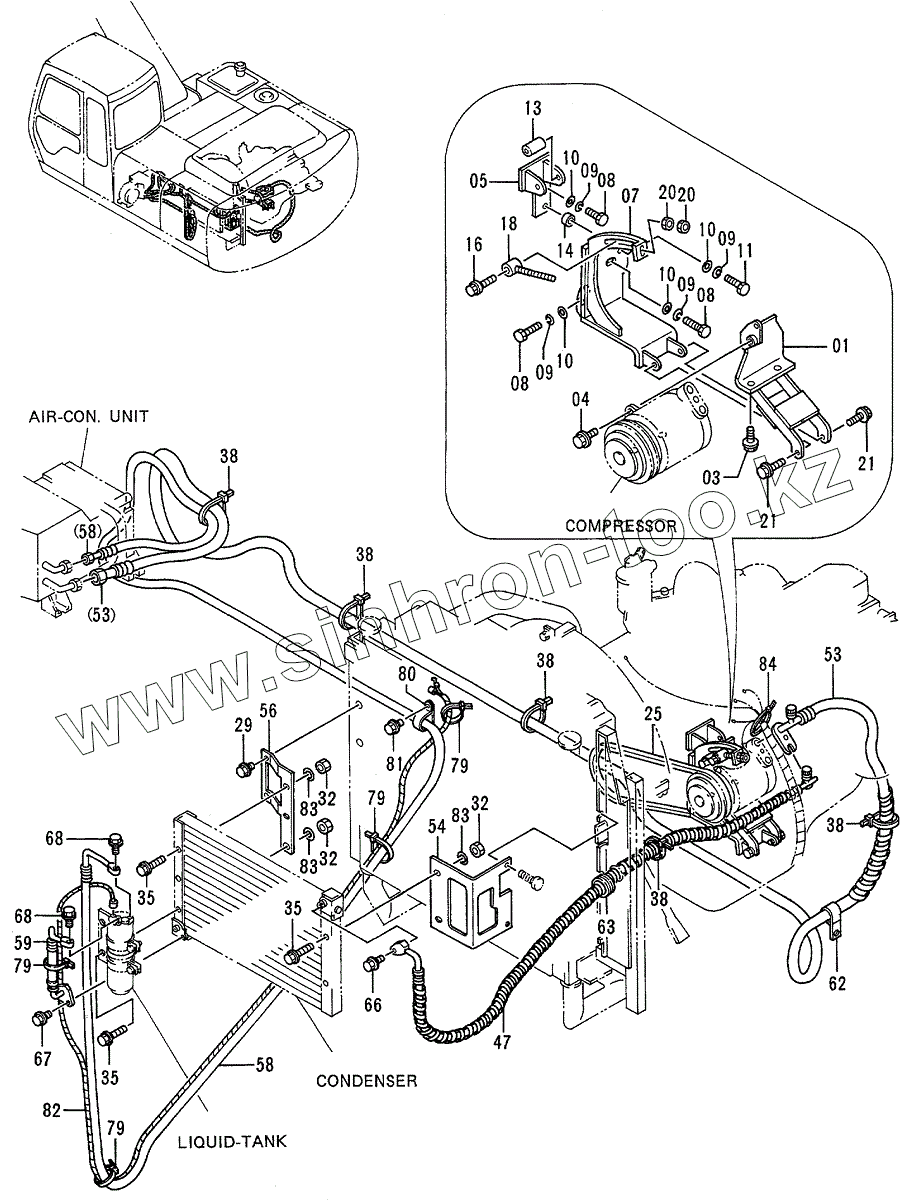

Каталог запасных частей к технике: Hitachi EX-200-3. AIR CONDITIONER (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
7
8
8
8
9
9
9
9
10
10
10
10
11
13
14
16
18
20
20
21
21
25
25
29
32
32
32
35
35
35
38
38
38
38
38
47
47
53
53
53
53
53
53
54
56
58
58
59
62
63
66
67
68
68
79
79
79
79
80
81
82
83
83
83
84
Позиция на иллюстрации Заводской номер детали Название детали
1 6014249 BRACKET
3 J021030 BOLT, SEMS
4 J021035 BOLT, SEMS
5 8007369 BRACKET
7 7027811 BRACKET
8 M111025 BOLT
9 A590910 WASHER, SPRING
10 A590110 WASHER, PLANE
11 M111050 BOLT
13 4056922 SPACER
14 4056921 SPACER
16 J020845 BOLT, SEMS
18 9800676 BOLT
20 J952010 NUT
21 J020825 BOLT, SEMS
25 4257130 BELT, V
25 4358965 BELT, V
29 J020820 BOLT, SEMS
32 M500807 NUT
35 J020860 BOLT, SEMS
38 4055312 CLIP, BAND
47 4358403 HOSE
47 4323946 HOSE
53 4323949 HOSE
53 4358396 HOSE
54 3069246 BRACKET
56 3068377 BRACKET
58 4323948 HOSE
59 4323947 HOSE
62 4192035 CLIP
63 4188367 BUSHING, RUBBER
66 J020835 BOLT
67 J020825 BOLT, SEMS
68 J020630 BOLT, SEMS
79 4055311 CLIP, BAND
80 4190273 CLIP
81 J021020 BOLT, SEMS
82 4338930 HARNESS, WIRE
83 A590108 WASHER, PLANE
84 4055312 CLIP, BAND
