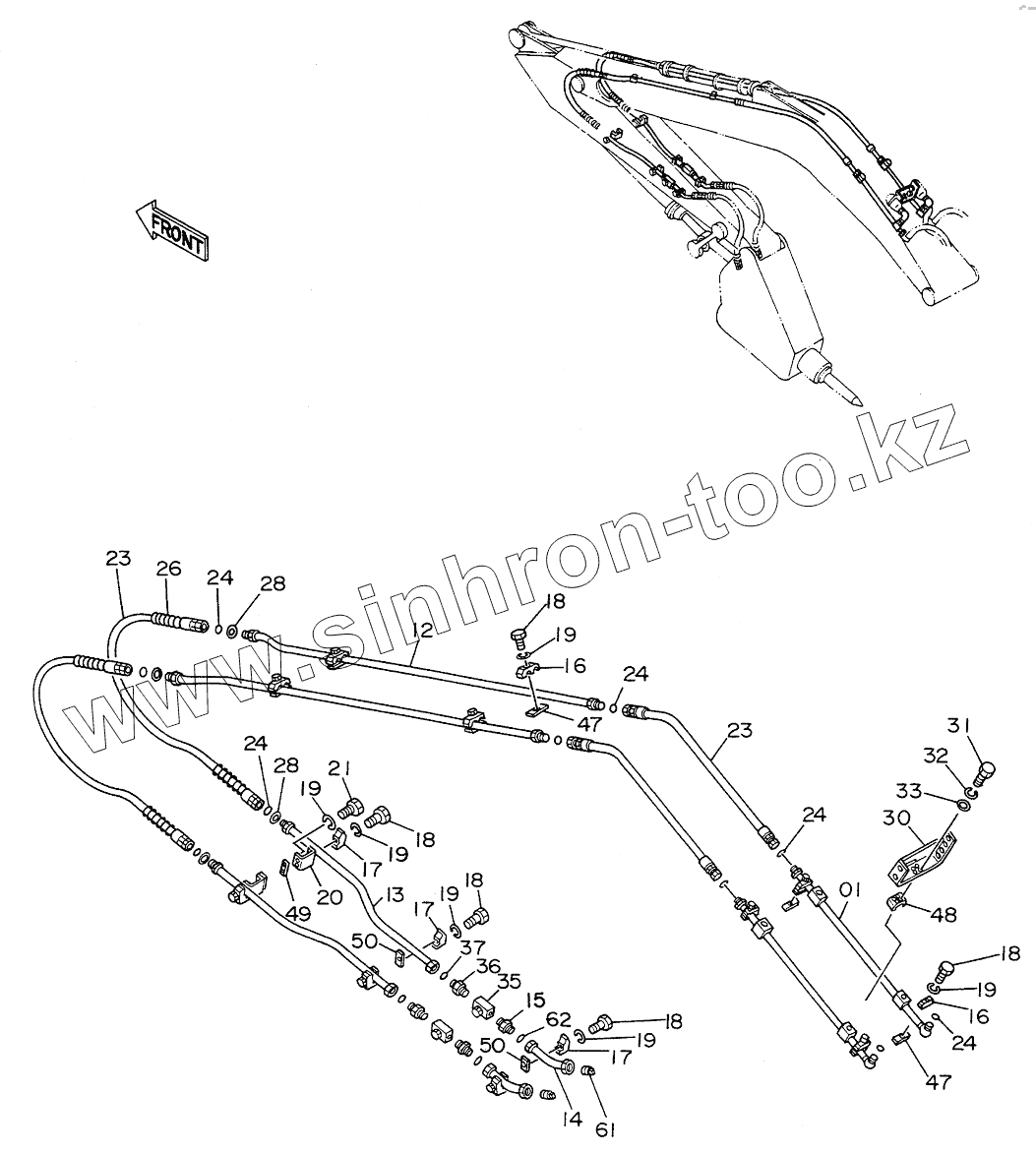

Каталог запасных частей к технике: Hitachi EX-200. PIPINGS (2) FOR BREAKER, CRUSHER
1
12
13
14
14
15
15
16
16
17
17
17
18
18
18
18
18
19
19
19
19
19
19
20
20
21
23
23
24
24
24
24
24
26
28
28
30
31
32
33
35
36
37
47
47
48
49
49
50
50
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9728548 | PIPE | |
| 12 | 9728451 | PIPE | |
| 13 | 9728452 | PIPE | |
| 14 | 9729527 | PIPE | |
| 14 | 9733339 | PIPE | |
| 15 | 4208097 | ADAPTER, S | |
| 15 | 94-1305 | ADAPTER, S | |
| 16 | 4153488 | CLAMP, PIPE | |
| 17 | 4190127 | CLAMP, PIPE | |
| 18 | J901265 | BOLT | |
| 19 | А590912 | WASHER, SPRING | |
| 20 | 4190168 | BRACKET | |
| 20 | 4217137 | BRACKET | |
| 21 | J901230 | BOLT | |
| 23 | 4208456 | HOSE | |
| 24 | 4187328 | O-RING | |
| 26 | 4053617 | PROTECTOR | |
| 28 | 4208245 | WASHER | |
| 30 | 8039723 | BRACKET | |
| 31 | J901230 | BOLT | |
| 32 | А590912 | WASHER, SPRING | |
| 33 | А590112 | WASHER, PLANE | |
| 35 | 4205903 | VALVE, STOP | |
| 36 | 4208097 | ADAPTER, S | |
| 37 | 4187329 | O-RING | |
| 47 | 4189579 | SEAT, SCREW | |
| 48 | 4208962 | SEAT, SCREW | |
| 49 | 4128586 | SEAT SCREW | |
| 49 | 4218287 | SEAT, SCREW | |
| 50 | 4189579 | SEAT, SCREW | |
| 61 | 94-2026 | PLUG | |
| 62 | 4187329 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
