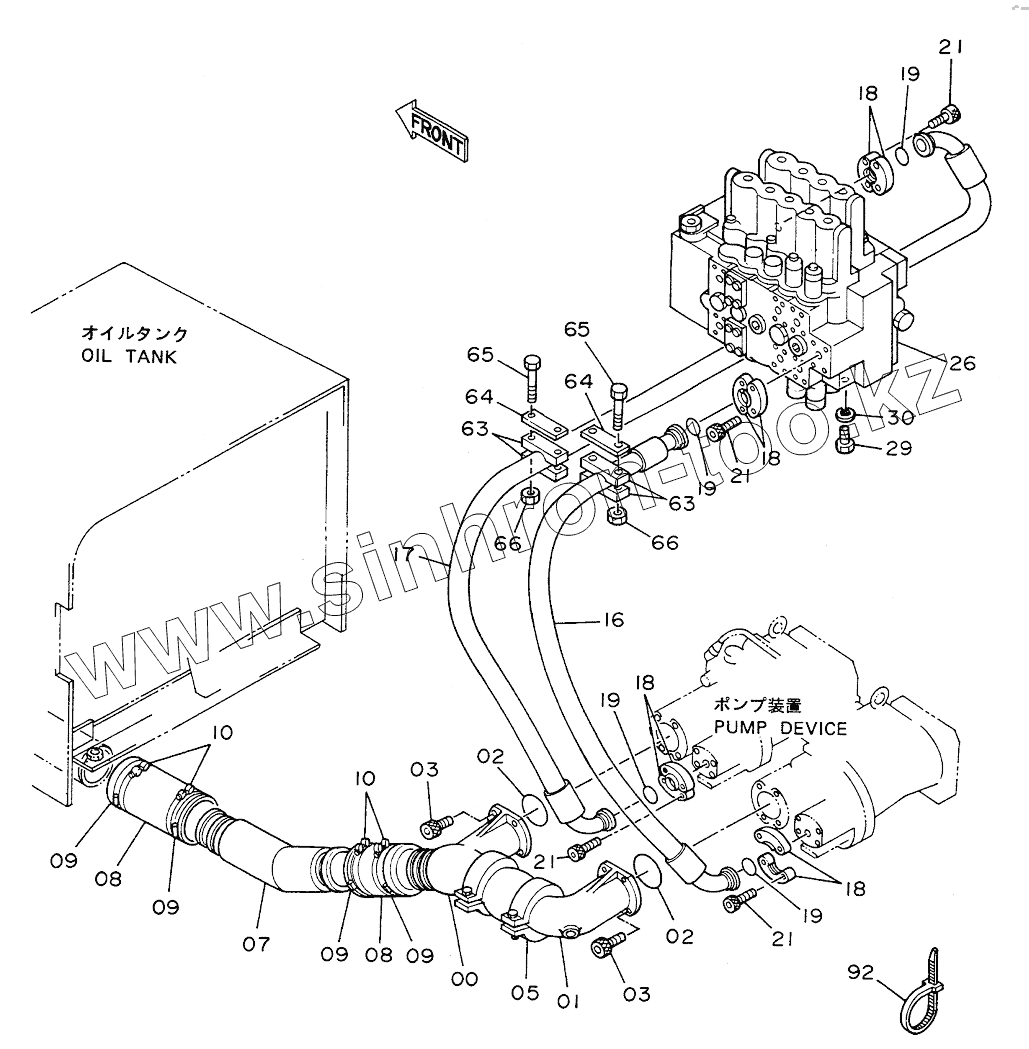

Каталог запасных частей к технике: Hitachi EX-200. OIL COOLER PIPINGS (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2024562
1
2
2
3
3
5
7
8
8
9
9
9
9
10
10
10
16
17
18
18
18
18
19
19
19
19
21
21
21
21
26
26
29
30
63
63
64
64
65
65
66
66
92
Позиция на иллюстрации Заводской номер детали Название детали
2024562 2024562 MANIFOLD
1 1009574 MANIFOLD
2 А811075 O-RING
3 М341228 BOLT, SOCKET
5 4071215 COUPLING
7 4208968 PIPE, SUCTION
8 4109378 HOSE, RUBBER
9 4507397 CLAMP, HOSE
10 4152705 CLAMP, HOSE
10 4263766 CLAMP, HOSE
16 4193813 HOSE
17 4193875 HOSE
18 4085560 FLANGE
19 966993 O-RING
21 М341245 BOLT
26 4178811 VALVE, CONTROL
26 4224900 VALVE, CONTROL
29 J901635 BOLT
30 А590916 WASHER, SPRING
63 4194953 CLAMP
64 4195494 PLATE
65 J901090 BOLT
66 J950010 NUT
92 4055311 CLIP, BAND
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
