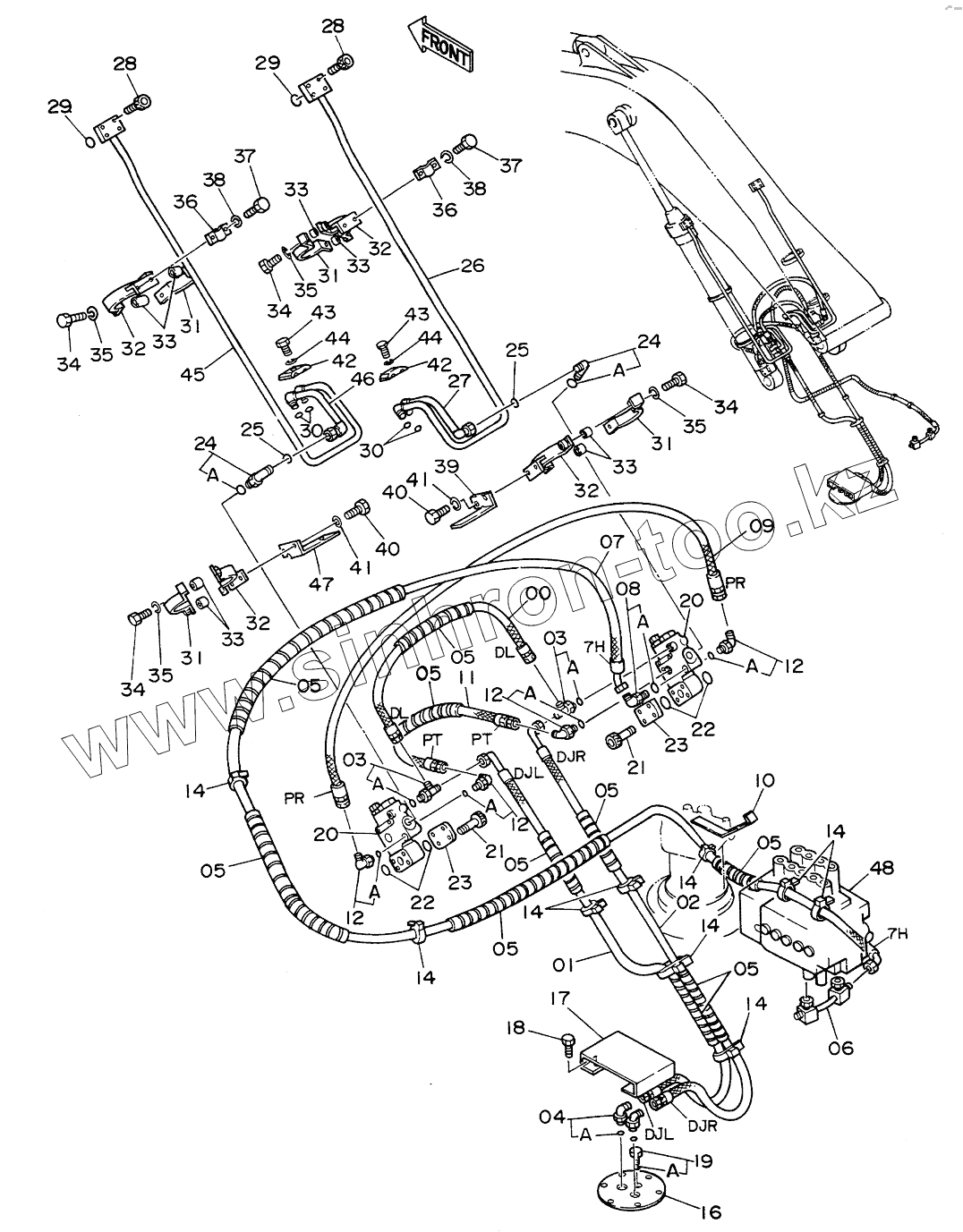

Каталог запасных частей к технике: Hitachi EX-200. HOSE RUPTURE VALVE PIPINGS (BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00
01
02
03
03
03A
03A
04
04A
05
05
05
05
05
05
05
05
05
06
07
08
08A
09
10
11
12
12
12
12
12A
12A
12A
12A
14
14
14
14
14
14
14
16
17
18
19
19A
20
20
21
21
22
22
23
23
24
24
24A
24A
25
25
26
27
28
28
29
29
30
30
31
31
31
31
32
32
32
32
33
33
33
33
33
34
34
34
34
35
35
35
35
36
36
37
37
38
38
39
40
40
41
41
42
42
43
43
44
44
45
46
47
48
48
48
48
Позиция на иллюстрации Заводской номер детали Название детали
00 4221296 HOSE
01 4225407 HOSE
02 4225408 HOSE
03 4221273 TEE, S
03A 4509180 O-RING
04 4190246 ELBOW, S
04A 4506418 O-RING
05 4044420 PROTECTOR
06 8039468 PIPE
07 4216464 HOSE, NYLON
08 4156434 ELBOW, S
08A 957366 O-RING
09 4225411 HOSE, NYLON
10 4224967 BRACKET
11 4217308 HOSE
12 4154670 ELBOW, S
12A 957366 O-RING
14 4055312 CLIP, BAND
16 3041809 LID
17 4222251 COVER
18 J901025 BOLT
19 4092534 PLUG
19A 4509180 O-RING
20 4201402 VALVE, HOSE RUPTURE
21 4086072 BOLT, SOCKET
22 А811035 O-RING
23 3039864 COVER
24 4205391 ELBOW
24A 4506424 O-RING
25 4187328 O-RING
26 8039409 PIPE
27 8039407 PIPE
28 М341060 BOLT, SOCKET
29 А811030 O-RING
30 4187308 O-RING
31 8039404 CLAMP
32 8039405 CLAMP
33 4194153 COLLAR
34 J901035 BOLT
35 А590910 WASHER, SPRING
36 4194152 CLAMP, PIPE
37 J901025 BOLT
38 А590910 WASHER, SPRING
39 9728357 BRACKET
40 J901030 BOLT
41 А590910 WASHER, SPRING
42 4189859 CLAMP, PIPE
43 J901260 BOLT
44 А590912 WASHER, SPRING
45 8039408 PIPE
46 8039406 PIPE
47 9728356 BRACKET
48 4210509 VALVE, CONTROL
48 4242648 VALVE, CONTROL
48 4210510 VALVE, CONTROL
48 4242649 VALVE, CONTROL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
