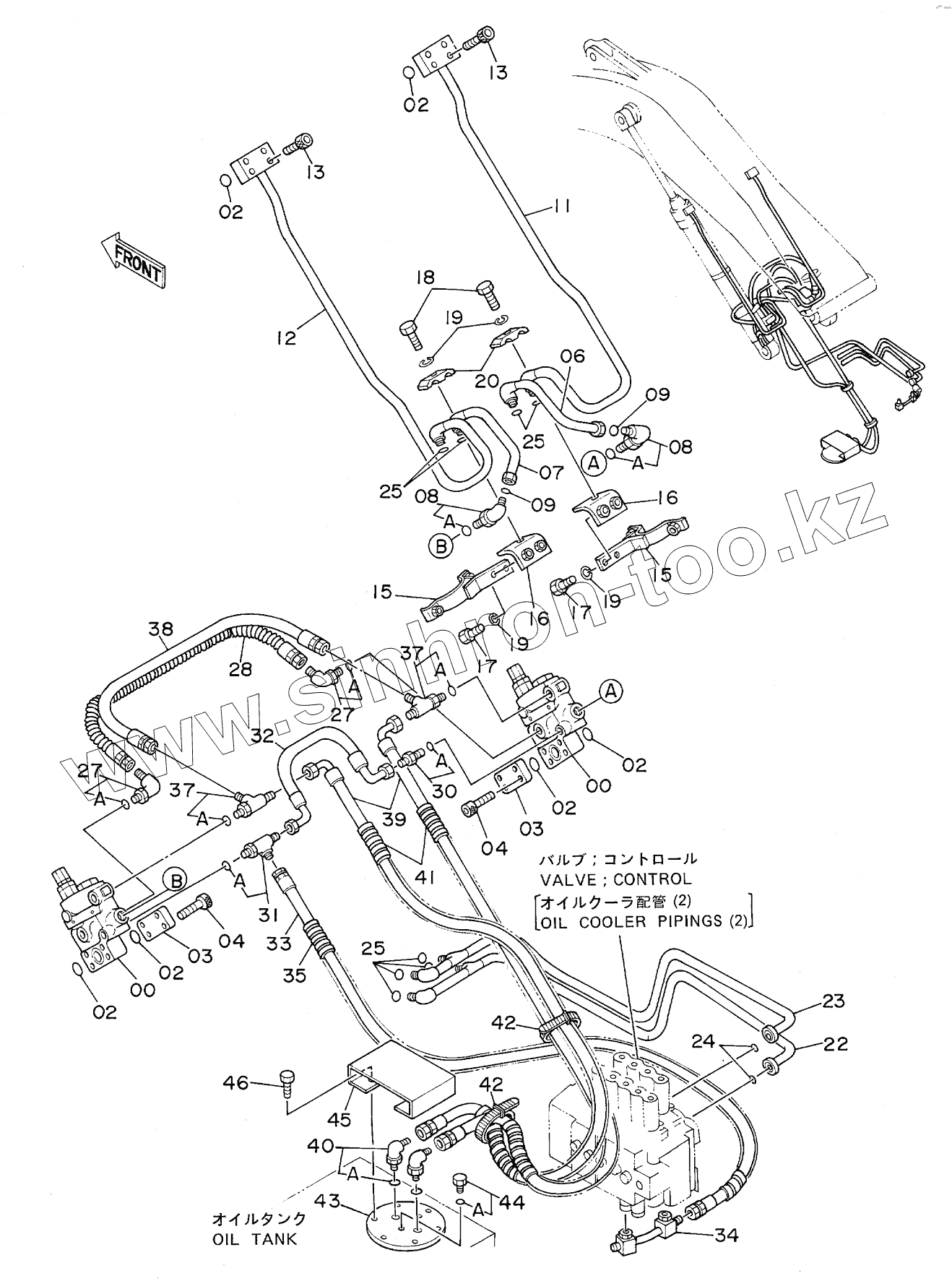

Каталог запасных частей к технике: Hitachi EX-160WD. HOSE RUPTURE VALVE PIPINGS (BOOM)
00
00
02
02
02
02
02
02
03
03
03
04
04
06
07
08
08
08A
08A
09
09
11
12
13
13
15
15
16
16
17
17
18
19
19
19
20
22
23
24
25
25
25
27
27
27A
27A
28
30
30A
31
31A
32
33
34
35
37
37
37A
37A
38
39
40
40A
41
41
42
42
43
44
44A
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 4201401 | VALVE, HOLDING | |
| 02 | A811030 | O-RING | |
| 03 | 4204398 | PLATE | |
| 03 | 4259823 | PLATE | |
| 04 | H341090 | BOLT, SOCKET | |
| 06 | 8044396 | PIPE | |
| 07 | 8044397 | PIPE | |
| 08 | 4224403 | ELBOW, S | |
| 08A | 4506418 | O-RING | |
| 09 | 4187328 | O-RING | |
| 11 | 8044394 | PIPE | |
| 12 | 8044395 | PIPE | |
| 13 | И341060 | BOLT, SOCKET | |
| 15 | 8044417 | BAND | |
| 16 | 9732244 | BRACKET | |
| 17 | J901230 | BOLT | |
| 18 | J901255 | BOLT | |
| 19 | A590912 | WASHER, SPRING | |
| 20 | 4189859 | CLAMP, PIPE | |
| 22 | 8046978 | PIPE | |
| 23 | 8046979 | PIPE | |
| 24 | 971489 | O-RING | |
| 25 | 4187308 | O-RING | |
| 27 | 4156434 | ELBOW, S | |
| 27A | 957366 | O-RING | |
| 28 | 4224456 | HOSE | |
| 30 | 4200467 | ADAPTER, S | |
| 30A | 957366 | O-RING | |
| 31 | 4207300 | TEE, S | |
| 31A | 957366 | O-RING | |
| 32 | 4219315 | HOSE | |
| 33 | 4234397 | HOSE | |
| 34 | 8039468 | PIPE | |
| 35 | 4133527 | PROTECTOR | |
| 37 | 4241383 | TEE, S | |
| 37A | 957366 | O-RING | |
| 38 | 4242409 | HOSE | |
| 39 | 4252857 | HOSE | |
| 40 | 4154672 | ELBOW | |
| 40A | 4506418 | O-RING | |
| 41 | 4044420 | PROTECTOR | |
| 41 | 4044420 | PROTECTOR | |
| 42 | 4055312 | CLIP, BAND | |
| 43 | 3041809 | LID | |
| 44 | 4092534 | PLUG | |
| 44A | 4509180 | O-RING | |
| 45 | 4222251 | COVER | |
| 46 | J901025 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
