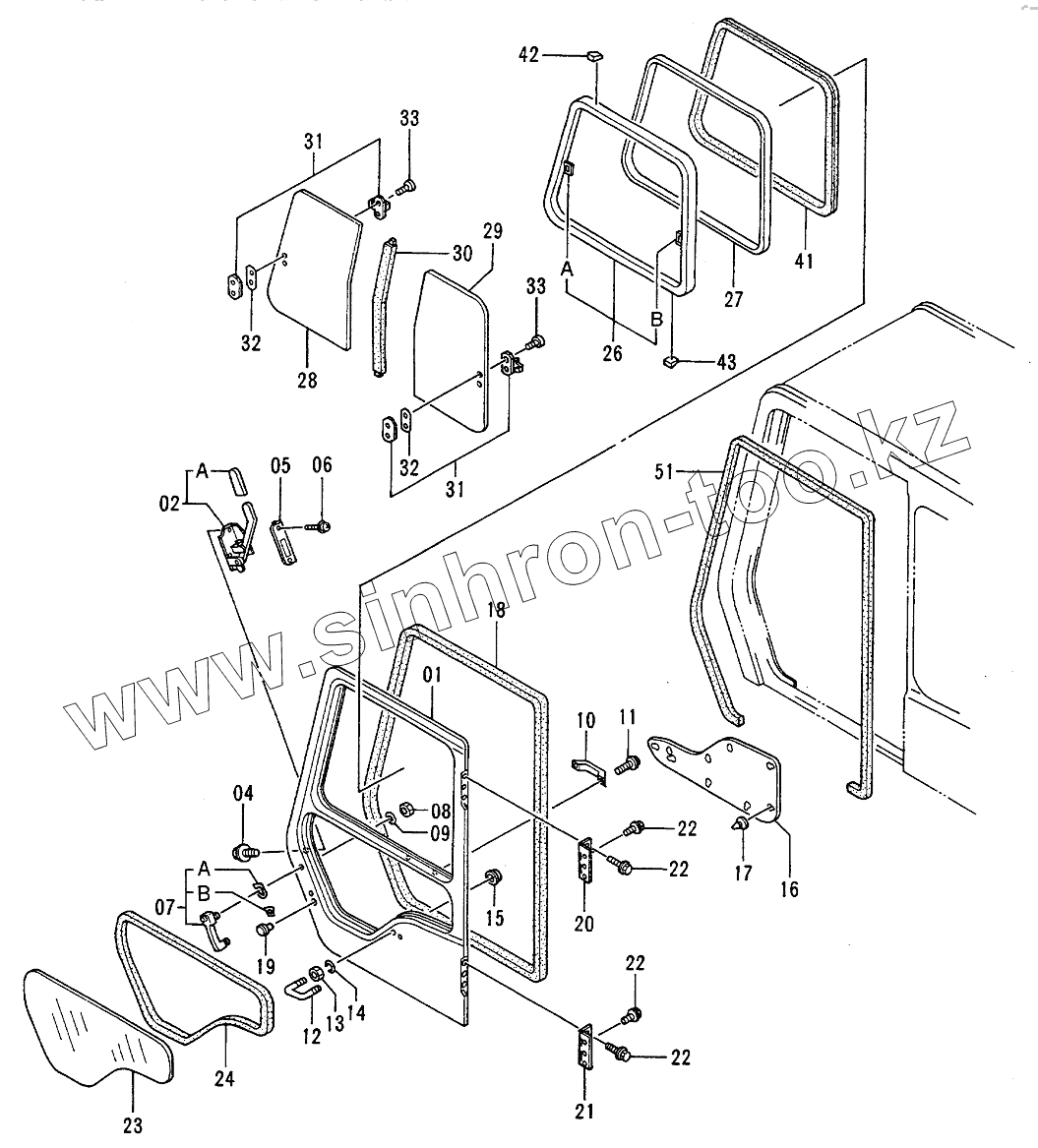

Каталог запасных частей к технике: Hitachi EX-120-2. Cab (5)
01
02
02A
04
04
04
05
06
07
07A
07B
08
08
09
10
11
12
13
13
13
14
15
15
15
16
16
16
17
17
17
18
19
20
21
22
22
22
22
23
24
26
26A
26B
27
28
29
30
31
31
32
32
33
33
41
42
43
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4289511 | 4289511 | CAB DOOR ASSY | |
| 01 | 4295575 | DOOR | |
| 02 | 4295576 | LOCK | |
| 02A | 4295577 | COVER | |
| 04 | J460616 | SCREW, SEMS | |
| 04 | 4317501 | SCREW SEMS | |
| 04 | 4320168 | BOLT, SEMS | |
| 05 | 4295585 | COVER | |
| 06 | J460516 | SCREW SEMS | |
| 07 | 4295581 | HANDLE, OUTER | |
| 07A | 4323455 | PACKING, NYLON | |
| 07B | 4323456 | PACKING, NYLON | |
| 08 | М500807 | NUT | |
| 08 | 4321892 | NUT | |
| 09 | А590908 | WASHER, SPRING | |
| 10 | 4204579 | HANDLE | |
| 11 | J460616 | SCREW, SEMS | |
| 12 | 4295586 | BOLT, U | |
| 13 | J950010 | NUT | |
| 13 | 4295662 | NUT | |
| 14 | А590110 | WASHER, PLANE | |
| 15 | 4295662 | NUT | |
| 15 | 4317502 | NUT | |
| 16 | 4295730 | TRIM, PAD | |
| 16 | 4320169 | TRIM, PAD | |
| 17 | 4204607 | CLIP | |
| 17 | 4320147 | CLIP | |
| 18 | 4295587 | WEATHER-STRIP | |
| 19 | 4295588 | LOCK | |
| 20 | 4295589 | HINGE, DOOR | |
| 21 | 4295590 | HINGE, DOOR | |
| 22 | 4295578 | BOLT, SEMS | |
| 23 | 4289512 | GLASS | |
| 24 | 4289513 | RUBBER, Z | |
| 4289514 | 4289514 | SASH, DOOR ASSY | |
| 26 | 4295591 | SASH | |
| 26A | 4295592 | CATCH | |
| 26B | 4147893 | CATCH | |
| 27 | 4295606 | GLASS-RUN | |
| 28 | 4289516 | GLASS | |
| 29 | 4289515 | GLASS | |
| 30 | 4295609 | RUBBER | |
| 31 | 4295610 | LOCK | |
| 32 | 4295611 | SPACER | |
| 33 | 4219753 | SCREW | |
| 41 | 4295612 | RUBBER | |
| 42 | 4204567 | SPACER | |
| 43 | 4147896 | SPACER | |
| 51 | 4295613 | RUBBER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
