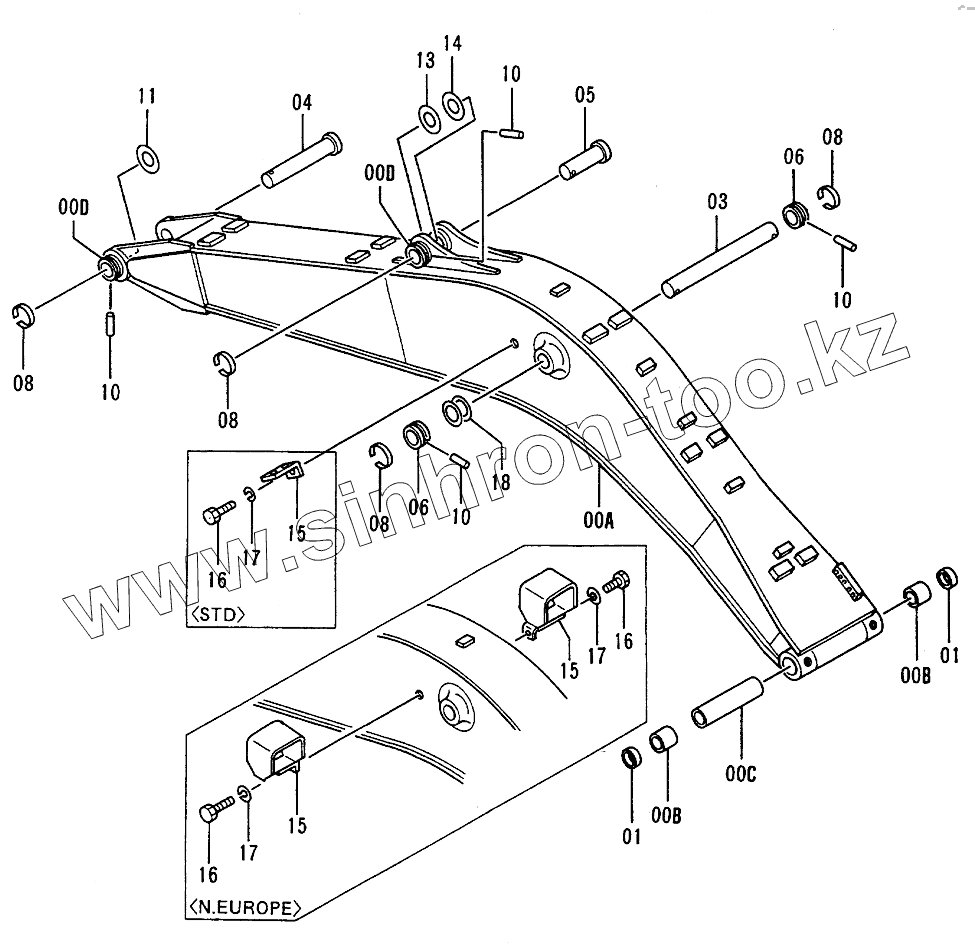

Каталог запасных частей к технике: Hitachi EX-120-2. Boom

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00A
00B
00B
00C
00D
00D
01
01
03
04
05
06
06
08
08
08
08
10
10
10
10
11
13
14
15
15
15
15
15
15
16
16
16
16
16
16
17
17
17
17
18
Позиция на иллюстрации Заводской номер детали Название детали
7023113 7023113 BOOM ASSY
00A 5003020 BOOM
00B 3051399 BUSHING
00C 4252337 SPACER
00D 4276106 STOPPER
01 4084578 SEAL, DUST
03 3051443 PIN
04 3051444 PIN
05 3051445 PIN
06 4276106 STOPPER
08 4098716 RING
10 4106307 PIN
11 4252331 SHIM 1.0
13 4097354 SHIM 1.2
14 4097355 SHIM 2.3
15 4224631 BRACKET
15 8043838 COVER
16 J901425 BOLT
16 J901430 BOLT
17 A590914 WASHER, SPRING
17 A590914 WASHER, SPRING
18 4284058 SHIM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
