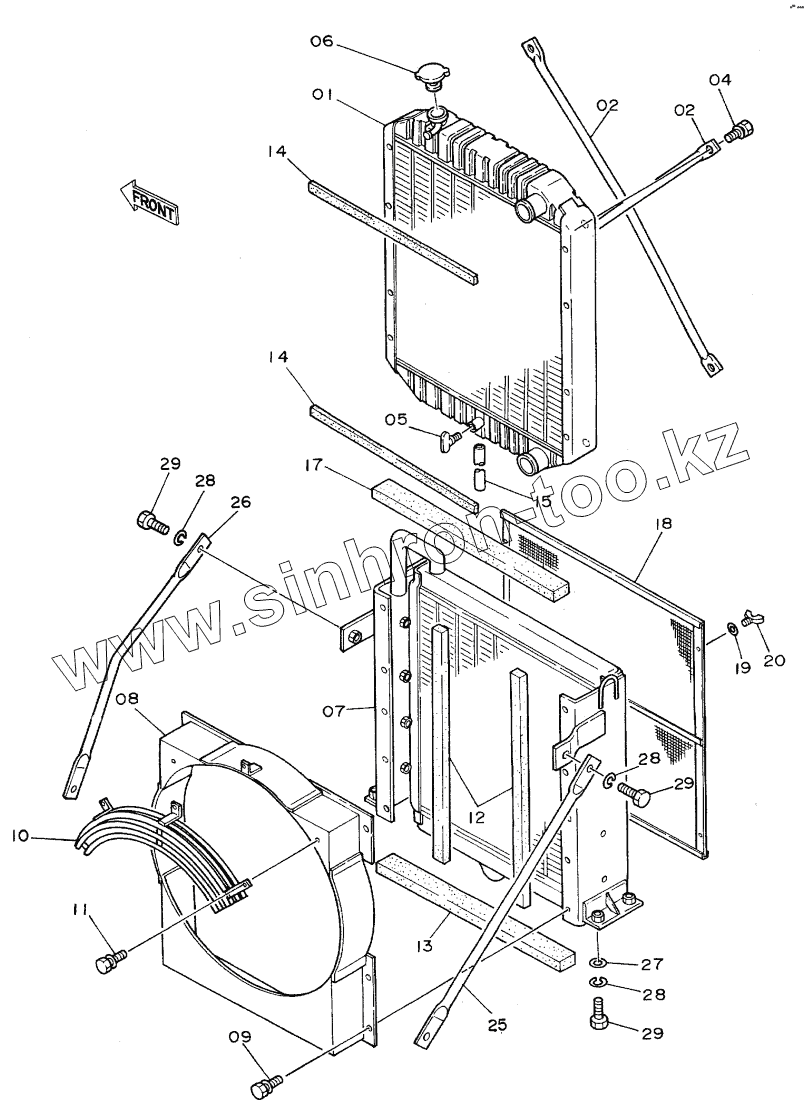

Каталог запасных частей к технике: Hitachi EX-120. RADIATOR

Тип техники

Марка

Модель

Схема

4247978

4176902

1

1

2

2

4

5

6

6

7

8

8

9

10

11

12

13

14

14

15

17

18

19

20

25

26

27

28

28

28

29

29

29

Позиция на иллюстрации	Заводской номер детали		Название детали
4247978	4247978		RADIATOR ASSY
4176902	4176902		RADIATOR ASSY
1	4206094		CORE RADIATOR
1	4247977		CORE RADIATOR
2	4206676		ROD
4	4206679		BOLT
5	4148705		PLUG, DRAIN
6	4206093		CAP
6	4228160		CAP
7	4206096		COOLER OIL
8	4206674		GUIDE FAN
8	4228295		GUIDE FAN
9	4206678		BOLT
10	4204469		GUARD PAN
11	4206128		BOLT
12	4206672		PACKING
13	4200220		PACKING
14	4200221		PACKING
15	4148706		HOSE
17	4206671		PACKING
18	4196945		NET
19	4206931		WASHER
20	4206930		BOLT, WING
25	4178601		STAY
26	4188115		STAY
27	4114405		WASHER
28	A590916		WASHER, SPRING
29	J901635		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
