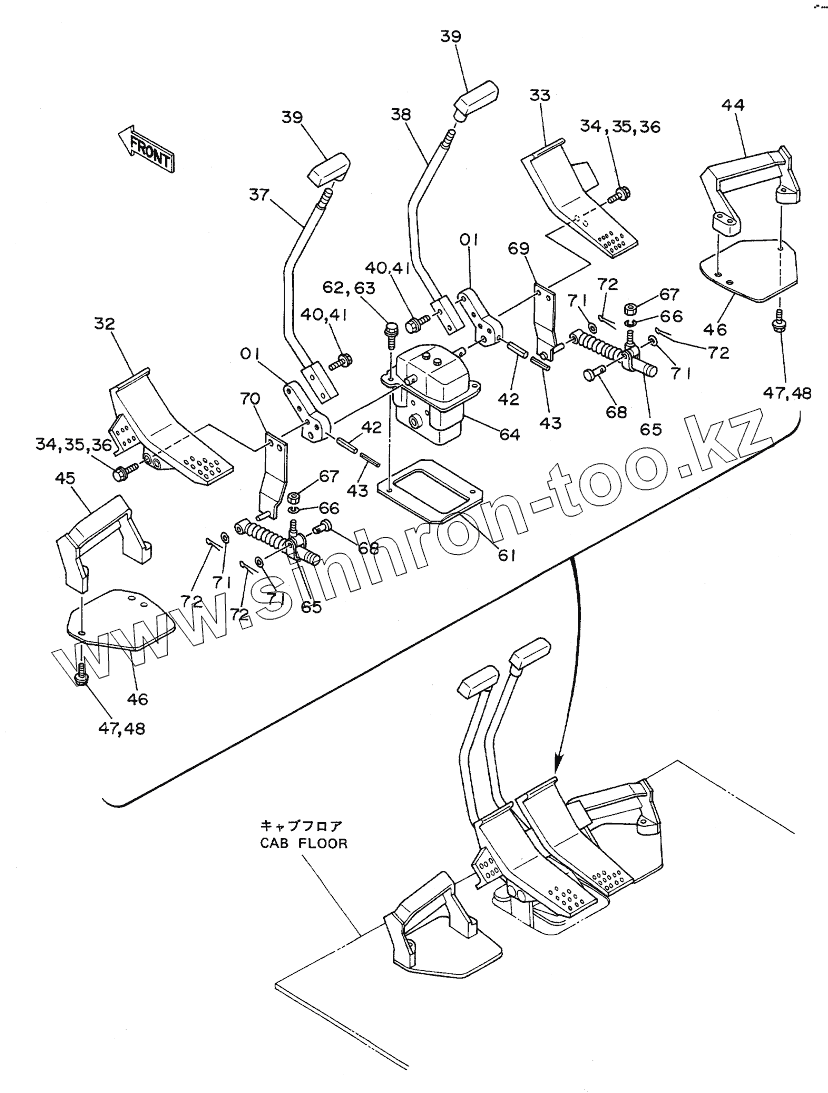

Каталог запасных частей к технике: Hitachi EX-120. CONTROL LEVER (2) <SDX>

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
32
32
33
33
34
34
34
34
35
35
36
36
37
38
39
39
40
40
40
41
41
42
42
43
43
44
45
46
46
47
47
47
48
48
61
62
62
62
63
64
65
65
66
66
67
67
68
68
69
70
71
71
71
71
72
72
72
72
Позиция на иллюстрации Заводской номер детали Название детали
1 4204996 BRACKET
32 1011309 PEDAL
32 1012156 PEDAL
33 1011308 PEDAL
33 1012155 PEDAL
34 J901030 BOLT
34 J021030 BOLT, SEMS
34 J021040 BOLT, SEMS
35 A590910 WASHER, SPRING
36 A590110 WASHER, PLANE
37 8036783 LEVER
38 8036784 LEVER
39 4204810 GRIP
40 J901040 BOLT
40 J011040 BOLT, SEMS
41 A590910 WASHER, SPRING
42 4205317 PIN, SPRING
43 4205318 PIN, SPRING
44 2024630 REST FOOT
45 2024629 REST FOOT
46 4191971 COVER
47 J901030 BOLT
47 J011030 BOLT, SEMS
48 A590910 WASHER, SPRING
61 4191969 PLATE
62 J901035 BOLT
62 J011035 BOLT, SEMS
62 J021040 BOLT, SEMS
63 A590910 WASHER, SPRING
64 9071983 VALVE, PILOT
65 4204959 DAMPER
66 A590908 WASHER, SPRING
67 M500807 NUT
68 4044928 PIN
69 9728053 BRACKET
70 9728065 BRACKET
71 A590108 WASHER, PLANE
72 4022697 PIN, LOCK
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
