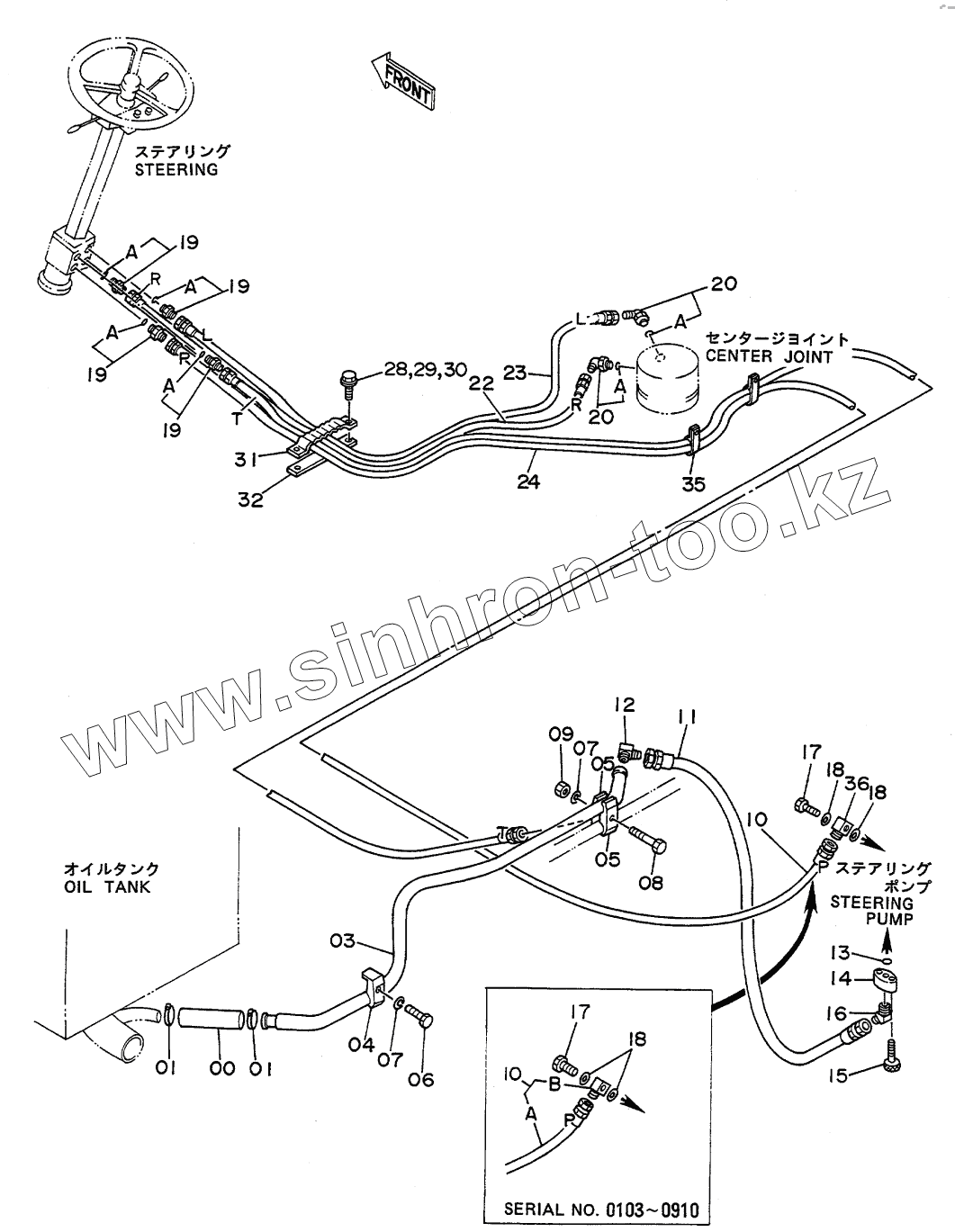

Каталог запасных частей к технике: Hitachi EX-100WD. STEERING PPINGS (SUPERSTRUCTURE)
00
01
01
03
04
05
05
06
07
07
08
09
10
10
10
10A
10B
11
12
13
14
15
16
17
17
18
18
18
19
19
19
19
19A
19A
19A
19A
20
20
20A
20A
22
23
24
28
28
29
30
31
32
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 4506540 | HOSE | |
| 01 | 4011675 | CLAMP, HOSE | |
| 03 | 9726651 | PIPE, SUCTION | |
| 04 | 4190127 | CLAMP, PIPE | |
| 05 | 4189860 | CLAMP, PIPE | |
| 06 | J901265 | BOLT | |
| 07 | A590912 | WASHER, SPRING | |
| 08 | J901270 | BOLT | |
| 09 | J950012 | NUT | |
| 10 | 4224648 | HOSE | |
| 10 | 4223581 | HOSE | |
| 10A | 4223581 | HOSE | |
| 10B | 4223773 | ADAPTER | |
| 11 | 4209764 | HOSE | |
| 12 | 4156433 | ELBOW, S | |
| 13 | 954495 | O-RING | |
| 14 | 4151538 | FLANGE | |
| 15 | Н340836 | BOLT, SOCKET | |
| 16 | 4190248 | ELBOW, S | |
| 17 | 4151540 | BOLT, EYE | |
| 18 | A890018 | PACKING | |
| 19 | 4209765 | ADAPTER, S | |
| 19A | U10778U | O-RING | |
| 20 | 4200471 | ELBOW, S | |
| 20A | 4506418 | O-RING | |
| 22 | 4207786 | HOSE | |
| 23 | 4207785 | HOSE | |
| 24 | 4207787 | HOSE | |
| 28 | J901035 | BOLT | |
| 28 | J021035 | BOLT, SEMS | |
| 29 | A590110 | WASHER, PLANE | |
| 30 | A590910 | WASHER, SPRING | |
| 31 | 9727639 | CLAMP, HOSE | |
| 32 | 9727637 | PLATE | |
| 35 | 4190264 | CLIP | |
| 36 | 4223773 | ADAPTER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
