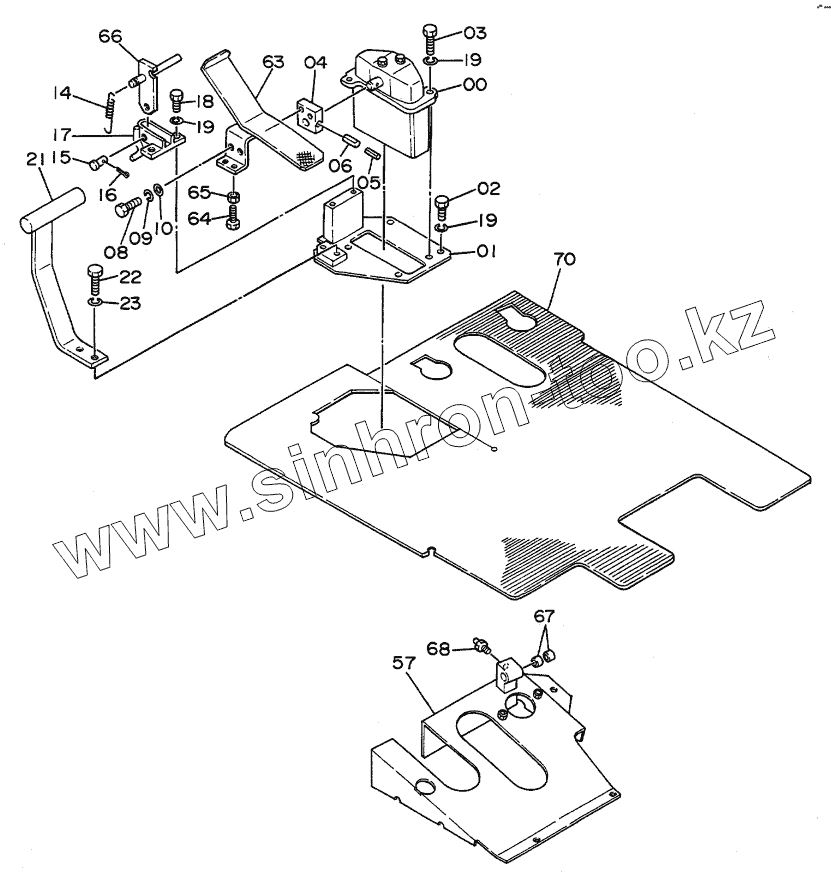

Каталог запасных частей к технике: Hitachi EX-100WD. SPARE PEDAL (OFFSET BOOM. BREAKER. CRASHER)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
9072923
1
2
3
4
5
6
8
9
10
14
15
16
17
18
19
19
19
21
22
23
57
63
64
65
66
67
68
70
Позиция на иллюстрации Заводской номер детали Название детали
9072923 9072923 VALVE, PILOT
1 8041450 STAND
2 J901030 BOLT
3 J901035 BOLT
4 4211166 BRACKET
5 4205317 PIN, SPRING
6 4205318 PIN, SPRING
8 J901025 BOLT
9 A590910 WASHER, SPRING
10 A590110 WASHER, PLANE
14 4149125 SPRING
15 A741026 PIN
16 A763016 PIN
17 8034081 BRACKET
18 J901022 BOLT
19 A590910 WASHER, SPRING
21 9728875 REST, FOOT
22 J901025 BOLT
23 A590910 WASHER, SPRING
57 7019461 BRACKET
63 8040699 PEDAL
64 J900835 BOLT
65 M500807 NUT
66 9729325 BRACKET
67 4180358 BRG., NEEDLE
68 J75581 FITTING, GREASE
70 1012453 MAT, FLOOR
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
