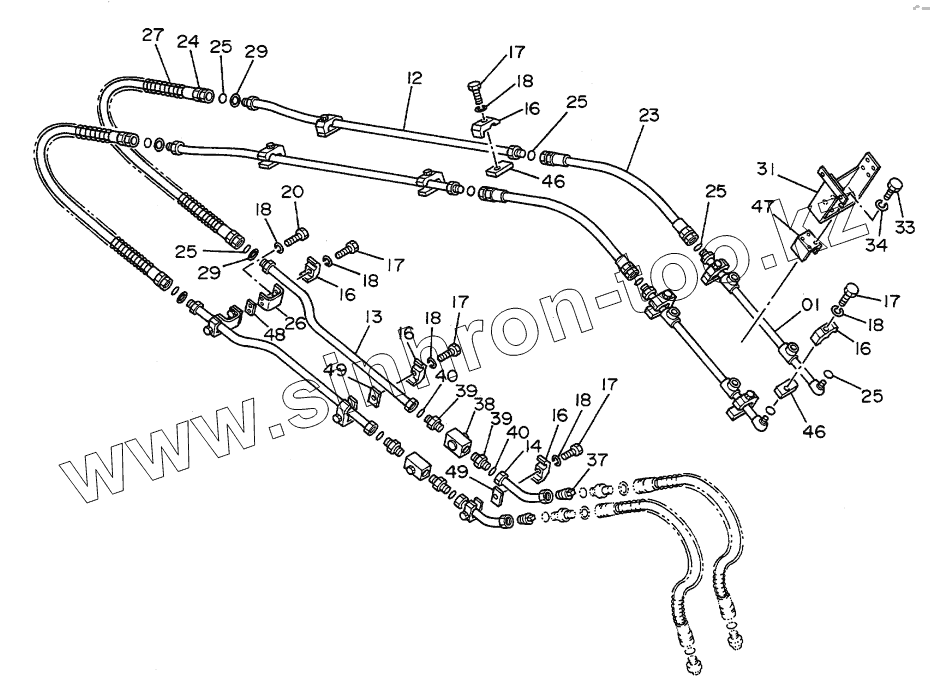

Каталог запасных частей к технике: Hitachi EX-100WD. Pipings (2) For Breaker, Crusher
1
12
13
14
16
16
16
16
16
17
17
17
17
17
18
18
18
18
18
18
20
23
24
25
25
25
25
25
26
27
29
29
31
33
34
37
38
39
39
40
40
46
46
47
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9728658 | PIPE | |
| 12 | 9728659 | PIPE | |
| 13 | 9728837 | PIPE | |
| 14 | 8041237 | PIPE | |
| 16 | 4190126 | CLAMP, PIPE | |
| 17 | J901255 | BOLT | |
| 18 | A590912 | WASHER, SPRING | |
| 20 | J901230 | BOLT | |
| 23 | 4209720 | HOSE | |
| 24 | 4207383 | HOSE | |
| 25 | 4187308 | O-RING | |
| 26 | 4217137 | BRACKET | |
| 27 | 4053611 | PROTECTOR | |
| 29 | 4203220 | WASHER | |
| 31 | 8039835 | BRACKET | |
| 33 | J901225 | BOLT | |
| 34 | A590912 | WASHER, SPRING | |
| 37 | 94-2025 | PLUG | |
| 38 | 4205902 | VALVE, STOP | |
| 39 | 4209818 | ADAPTER, S | |
| 40 | 4187328 | O-RING | |
| 46 | 4173576 | SEAT, SCREW | |
| 47 | 4201774 | SEAT, SCREW | |
| 48 | 4218287 | SEAT, SCREW | |
| 49 | 4189579 | SEAT, SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
