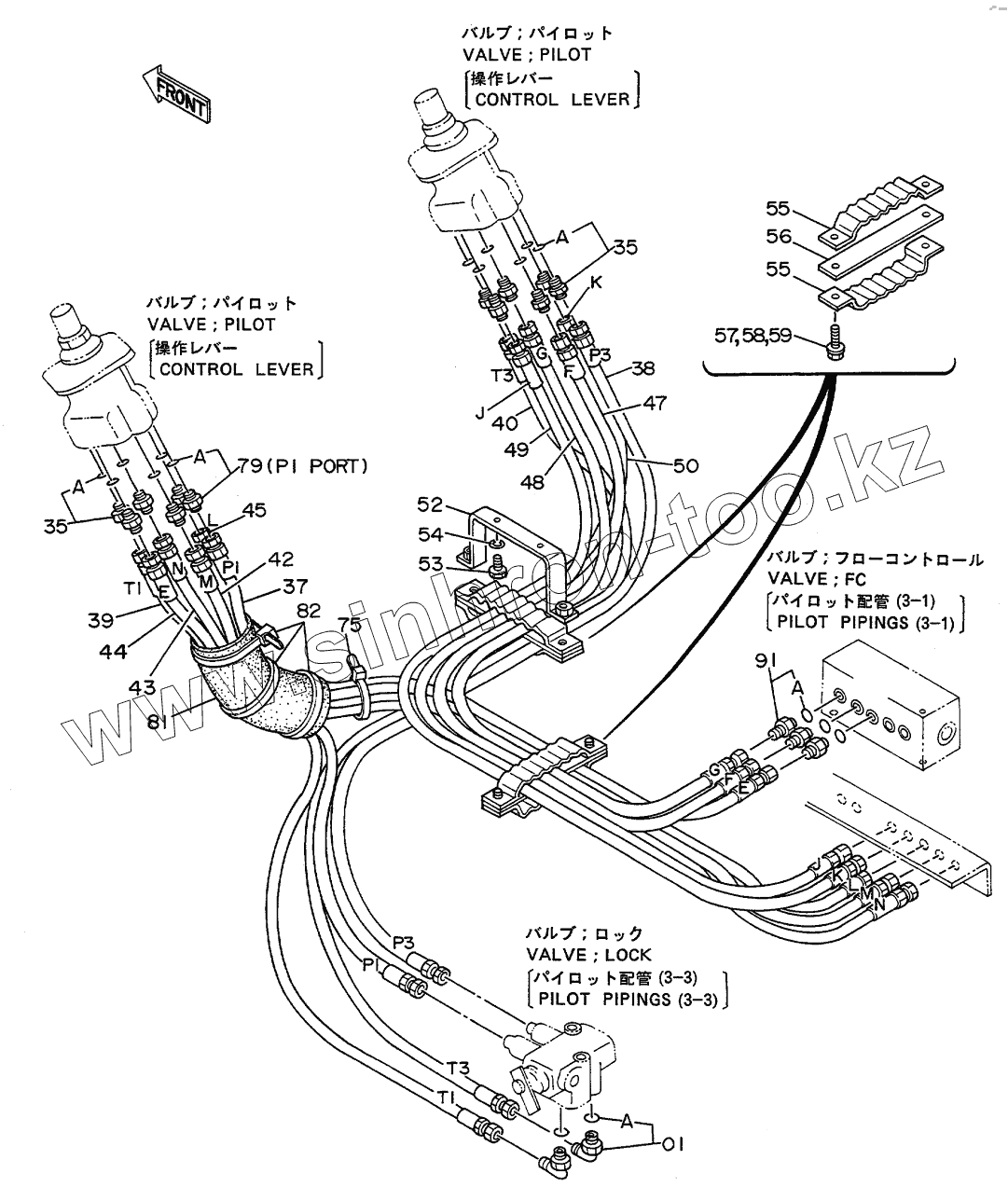

Каталог запасных частей к технике: Hitachi EX-100WD. PILOT PIPINGS (4-1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
01A
35
35
35A
35A
37
37
38
39
40
42
43
44
45
47
48
49
50
52
53
54
55
55
56
57
57
57
58
59
75
79
79
79A
81
82
91
91A
Позиция на иллюстрации Заводской номер детали Название детали
01 4154671 ELBOW
01A 4509180 O-RING
35 4200467 ADAPTER, S
35A 957366 O-RING
37 4208422 HOSE
37 4231252 HOSE
38 4208423 HOSE, NYLON
39 4208424 HOSE
40 4203028 HOSE, NYLON
42 4208425 HOSE
43 4208426 HOSE
44 4208427 HOSE
45 4208428 HOSE
47 4208429 HOSE, NYLON
48 4208430 HOSE, NYLON
49 4208431 HOSE, NYLON
50 4208432 HOSE, NYLON
52 8038404 BRACKET
53 J901016 BOLT
54 A590910 WASHER, SPRING
55 9727639 CLAMP, HOSE
56 9727637 PLATE
57 J901035 BOLT
57 J021035 BOLT, SEMS
57 J021040 BOLT, SEMS
58 A590110 WASHER, PLANE
59 A590910 WASHER, SPRING
75 4055312 CLIP, BAND
79 4200467 ADAPTER, S
79 4200465 ADAPTER, S
79A 957366 O-RING
81 4219918 BUSHING, RUBBER
82 4121859 CLIP, BAND
91 4200466 ADAPTER, S
91A 4509180 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
