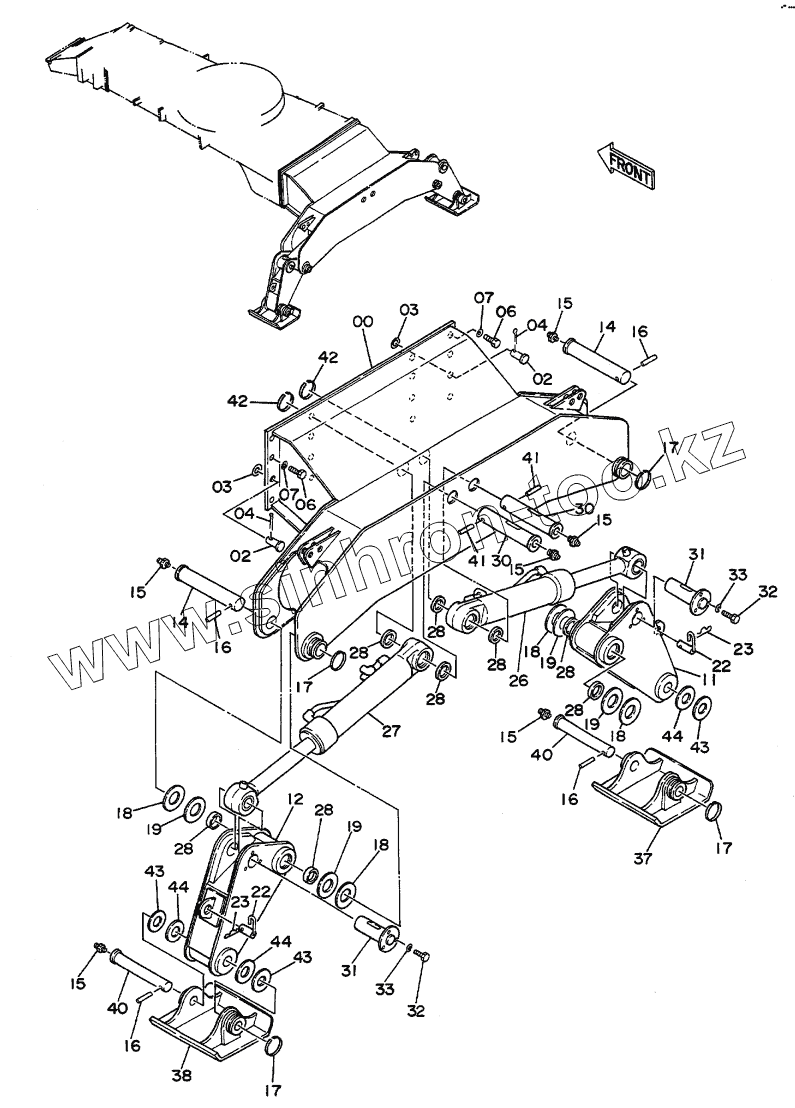

Каталог запасных частей к технике: Hitachi EX-100WD. Outrigger
8034568
2
2
3
3
4
4
6
6
7
7
11
12
14
14
15
15
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
22
22
23
23
26
27
28
28
28
28
28
28
28
30
30
31
31
32
32
33
33
37
38
38
40
40
41
41
42
42
43
43
43
44
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8034568 | 8034568 | BEAM, OUT-RIGGER | |
| 2 | 4183279 | PIN | |
| 3 | A590130 | WASHER | |
| 4 | A768050 | PIN, SPLIT | |
| 6 | J932060 | BOLT | |
| 7 | 4018545 | WASHER | |
| 11 | 8034809 | OUTRIGGER | |
| 12 | 8034810 | OUTRIGGER | |
| 14 | 3034221 | PIN | |
| 15 | J75481 | FITTING, GREASE | |
| 16 | 4065689 | PIN | |
| 17 | 4065688 | RING | |
| 18 | 4075357 | WASHER 1.0 | |
| 19 | 4075358 | WASHER 2.0 | |
| 22 | 9726346 | PIN, LOCK | |
| 23 | 487041 | PIN | |
| 26 | 4195892 | CYL. | |
| 27 | 4195893 | CYL. | |
| 28 | 4065687 | SEAL, DUST | |
| 30 | 3034220 | PIN | |
| 31 | 8016840 | PIN | |
| 32 | J901230 | BOLT | |
| 33 | A590912 | WASHER, SPRING | |
| 37 | 8041039 | FLOAT | |
| 38 | 8034570 | FLOAT | |
| 40 | 3034222 | PIN | |
| 41 | 4065689 | PIN | |
| 42 | 4065688 | RING | |
| 43 | 4082148 | WASHER 1.0 | |
| 44 | 4082149 | WASHER 2.0 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
