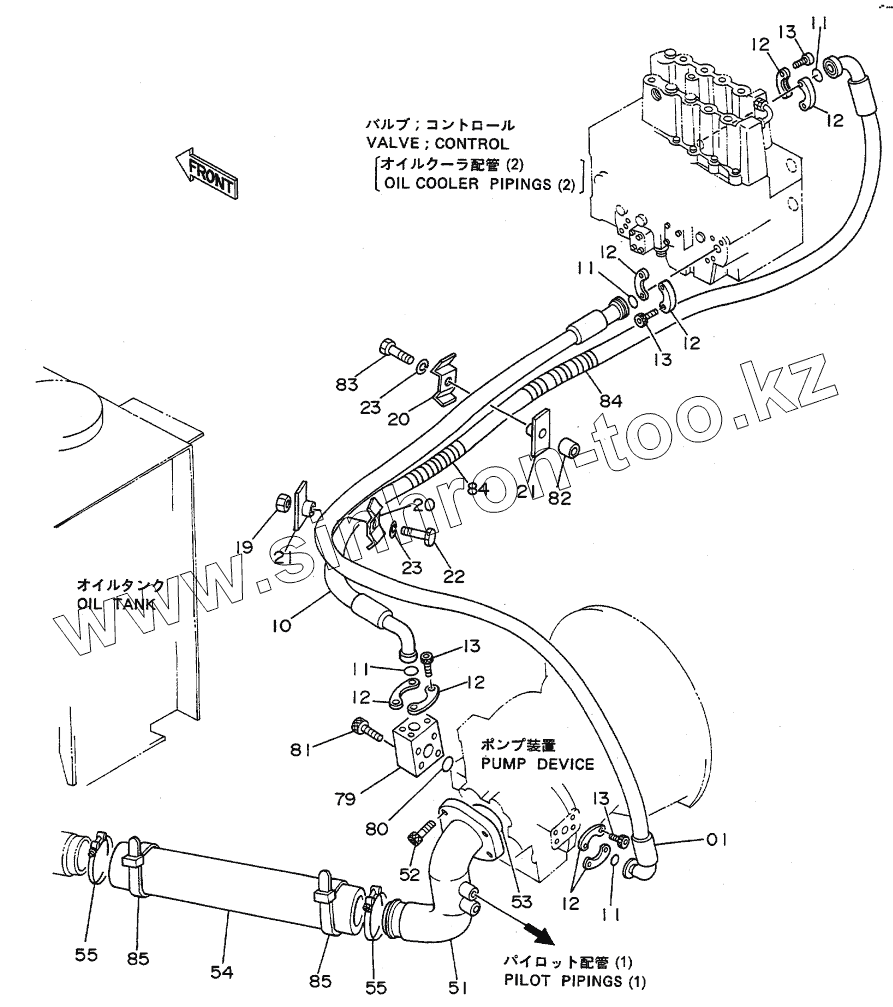

Каталог запасных частей к технике: Hitachi EX-100WD. OIL COOLER PIPINGS (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
11
11
11
11
12
12
12
12
12
12
12
13
13
13
13
19
20
20
21
21
22
23
23
51
52
52
53
54
55
55
55
79
80
81
82
83
84
84
85
85
Позиция на иллюстрации Заводской номер детали Название детали
1 4204131 HOSE
10 4196205 HOSE
11 971489 O-RING
12 986910 FLANGE, SPLIT
13 M341030 BOLT, SOCKET
19 J950012 NUT
20 4202103 CLAMP
21 9727633 CLAMP
22 J901250 BOLT
23 A590912 WASHER, SPRING
51 8037147 PIPE, SUCTION
52 M341640 BOLT, SOCKET
52 M341645 BOLT, SOCKET
53 A811085 O-RING
54 4120314 HOSE, RUBBER
55 4152704 CLAMP, HOSE
55 4263765 CLAMP, HOSE
79 3036411 BLOCK
80 A811030 O-RING
81 M341060 BOLT, SOCKET
82 4195161 SPACER
83 J901265 BOLT
84 4044420 PROTECTOR
85 4121859 CLIP, BAND
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
