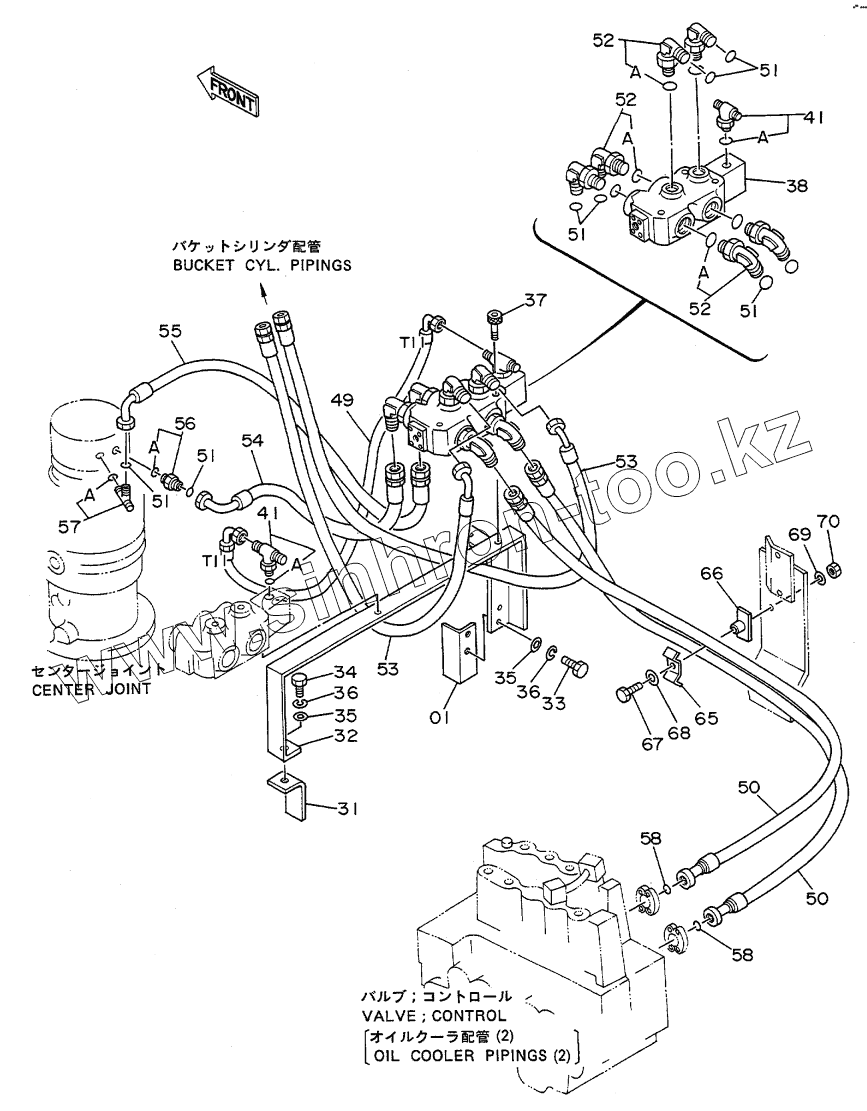

Каталог запасных частей к технике: Hitachi EX-100WD. Independent Outrigger Pipings (Superstructure): 2
01
31
32
33
34
35
35
36
36
37
38
41
41
41A
41A
49
50
50
51
51
51
51
51
52
52
52
52A
52A
52A
53
53
54
55
56
56A
57
57A
58
58
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01 | 9727530 | BRACKET | |
| 31 | 9729983 | BRACKET | |
| 32 | 8043181 | SUPPORT | |
| 33 | J901230 | BOLT | |
| 34 | J901235 | BOLT | |
| 35 | A590112 | WASHER, PLANE | |
| 36 | A590912 | WASHER, SPRING | |
| 37 | Н341290 | BOLT, SOCKET | |
| 38 | 4263455 | VALVE, CONTROL | |
| 41 | 4203163 | TEE, S | |
| 41A | 957366 | O-RING | |
| 49 | 4252844 | HOSE, NYLON | |
| 50 | 4229811 | HOSE | |
| 51 | 4138938 | O-RING | |
| 52 | 4217341 | ELBOW, S | |
| 52A | 4506424 | O-RING | |
| 53 | 4229812 | HOSE | |
| 54 | 4229813 | HOSE | |
| 55 | 4213410 | HOSE | |
| 56 | 4189602 | ADAPTER, S | |
| 56A | 4506418 | O-RING | |
| 57 | 4205383 | TEE, S | |
| 57A | 4506418 | O-RING | |
| 58 | 4510167 | O-RING | |
| 65 | 4202103 | CLAMP | |
| 66 | 9727633 | CLAMP | |
| 67 | J901260 | BOLT | |
| 68 | A590112 | WASHER, PLANE | |
| 69 | A590912 | WASHER, SPRING | |
| 70 | J950012 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
