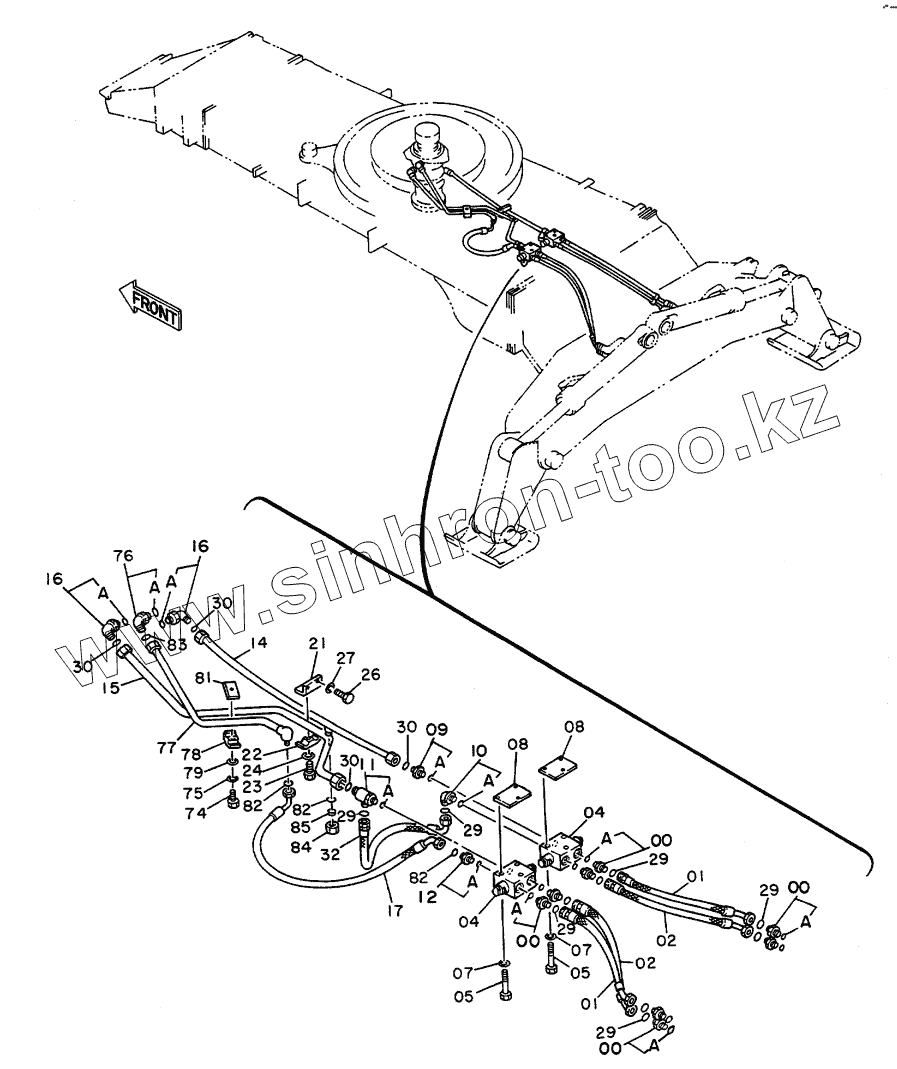

Каталог запасных частей к технике: Hitachi EX-100WD. Independent Outrigger Pipings (Carrier)
00
00
00
00
00A
00A
00A
00A
01
01
02
02
04
04
05
05
07
07
08
08
09
09A
10
10A
11
11A
12
12A
14
15
16
16
16A
16A
17
21
22
23
24
26
27
29
29
29
29
29
29
30
30
30
30
32
74
75
76
76A
77
78
79
81
82
82
82
83
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 4189602 | ADAPTER, S | |
| 00A | 4506418 | O-RING | |
| 01 | 4218089 | HOSE | |
| 02 | 4218088 | HOSE | |
| 04 | 4195894 | VALVE, CHECK | |
| 05 | J900875 | BOLT | |
| 07 | A590908 | WASHER, SPRING | |
| 08 | 4218501 | PLATE | |
| 09 | 4197530 | ADAPTER | |
| 09A | 4506418 | O-RING | |
| 10 | 4200580 | ELBOW, S | |
| 10A | 4506418 | O-RING | |
| 11 | 4218502 | TEE, S | |
| 11A | 4506418 | O-RING | |
| 12 | 4189602 | ADAPTER, S | |
| 12A | 4506418 | O-RING | |
| 14 | 8041230 | PIPE | |
| 15 | 8041229 | PIPE | |
| 16 | 4202404 | ELBOW, S | |
| 16A | 4506418 | O-RING | |
| 17 | 4218090 | HOSE | |
| 21 | 4218281 | BRACKET | |
| 22 | 4189858 | СLАМР, РIРЕ | |
| 23 | J901245 | BOLT | |
| 24 | A590912 | WASHER, SPRING | |
| 26 | J901025 | BOLT | |
| 27 | A590910 | WASHER, SPRING | |
| 29 | 4138938 | O-RING | |
| 30 | 4187308 | O-RING | |
| 32 | 4223559 | HOSE | |
| 74 | J901045 | BOLT | |
| 75 | A590910 | WASHER, SPRING | |
| 76 | 4202404 | ELBOW, S | |
| 76A | 4506418 | O-RING | |
| 77 | 8043256 | PIPE | |
| 78 | 4189858 | СLАМР, РIРЕ | |
| 79 | A590110 | WASHER, PLANE | |
| 81 | 4137297 | SEAT, SCREW | |
| 82 | 4138938 | O-RING | |
| 83 | 4187308 | O-RING | |
| 84 | 4189092 | NUT | |
| 85 | 4189093 | CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
