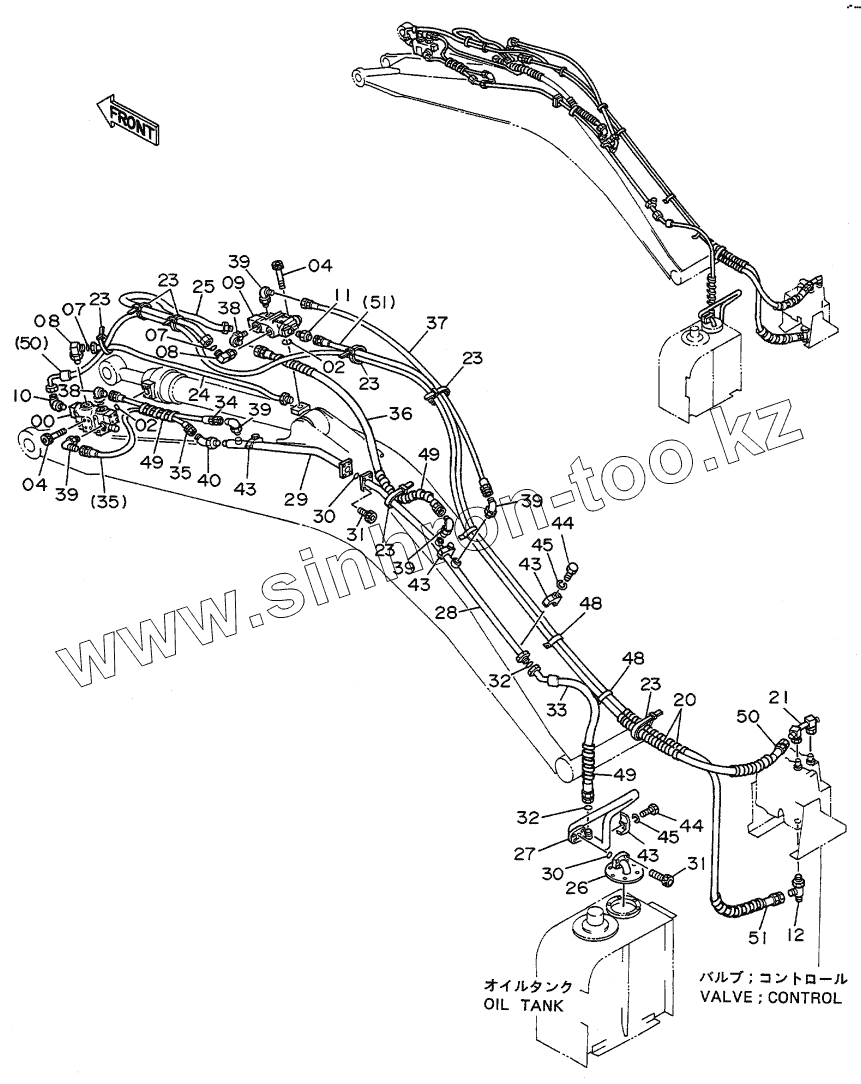

Каталог запасных частей к технике: Hitachi EX-100WD. Hose Rupture Valve Pipings (Arm)
4206538
2
2
4
4
7
7
8
8
9
10
11
12
20
21
23
23
23
23
23
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
35
36
37
38
38
39
39
39
39
39
40
43
43
43
43
44
44
45
45
48
48
49
49
49
50
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4206538 | 4206538 | VALVE, HOLDING | |
| 2 | A811030 | O-RING | |
| 4 | M341085 | BOLT, SOCKET | |
| 7 | 4187328 | O-RING | |
| 8 | 4198799 | ELBOW | |
| 9 | 4230192 | VALVE, HOLDING | |
| 10 | 4154671 | ELBOW | |
| 11 | 4200466 | ADAPTER, S | |
| 12 | 4205363 | TEE | |
| 20 | 4133527 | PROTECTOR | |
| 21 | 8039605 | PIPE | |
| 23 | 4055312 | CLIP, BAND | |
| 24 | 8041523 | PIPE | |
| 25 | 7019493 | PIPE | |
| 26 | 8042969 | COVER | |
| 27 | 8043207 | PIPE | |
| 28 | 8043208 | PIPE | |
| 29 | 8043209 | PIPE | |
| 30 | A811035 | O-RING | |
| 31 | M341240 | BOLT, SOCKET | |
| 32 | 4187328 | O-RING | |
| 33 | 4216494 | HOSE | |
| 34 | 4217392 | HOSE | |
| 35 | 4229830 | HOSE | |
| 36 | 4229829 | HOSE | |
| 37 | 4229831 | HOSE | |
| 38 | 4219345 | ELBOW, S | |
| 39 | 4154672 | ELBOW | |
| 40 | 4200326 | ELBOW, S | |
| 43 | 4190127 | CLAMP, PIPE | |
| 44 | J901265 | BOLT | |
| 45 | A590912 | WASHER, SPRING | |
| 48 | 4190292 | CLIP | |
| 49 | 4044420 | PROTECTOR | |
| 50 | 4248627 | HOSE | |
| 51 | 4248626 | HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
