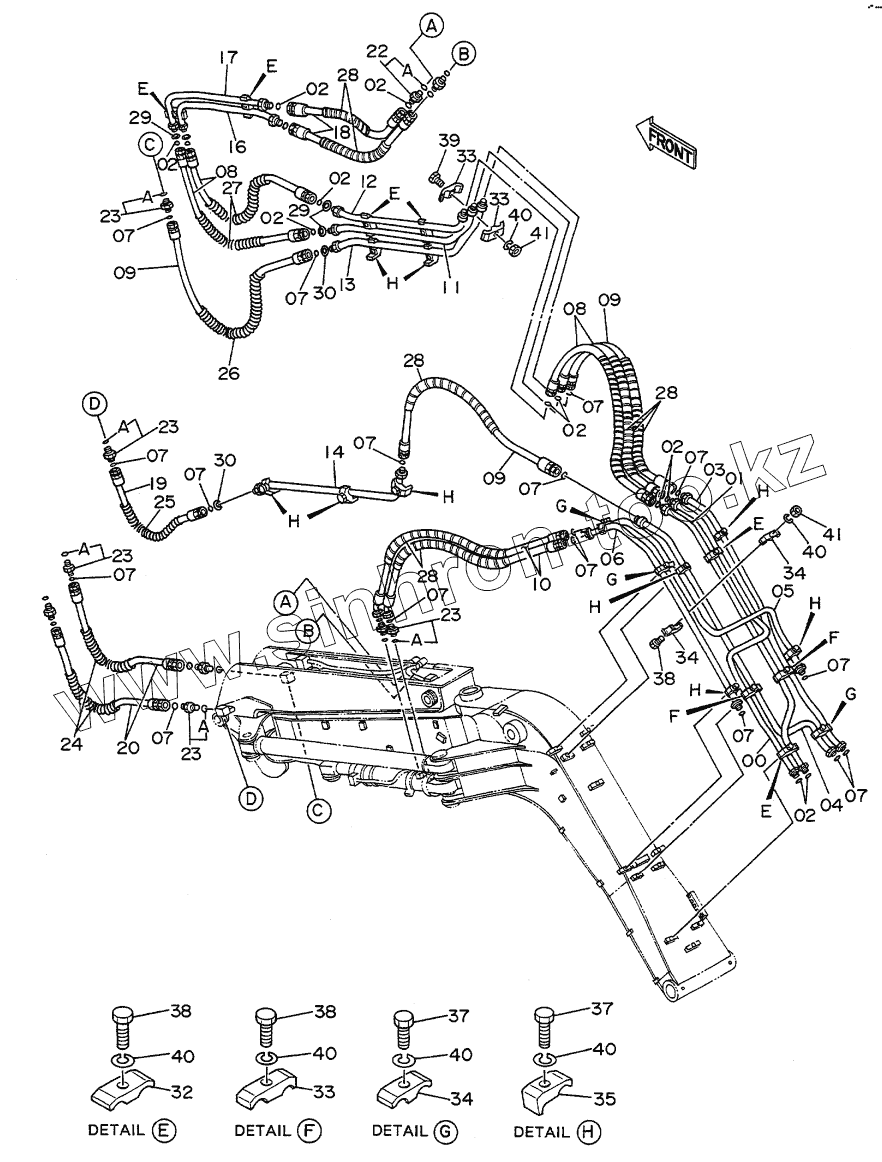

Каталог запасных частей к технике: Hitachi EX-100WD. FRONT PIPINGS (OFFSET BOOM)
00
01
02
02
02
02
02
02
02
02
03
04
05
06
07
07
07
07
07
07
07
07
07
07
07
07
07
07
07
08
08
09
09
09
10
11
12
13
14
16
17
18
19
20
22
22A
23
23
23
23
23
23A
23A
23A
23A
23A
24
25
26
27
28
28
28
28
29
29
30
30
32
33
33
33
34
34
34
35
37
37
38
38
38
39
40
40
40
40
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 | 8040458 | PIPE | |
| 01 | 8040461 | PIPE | |
| 02 | 4187308 | O-RING | |
| 03 | 8040459 | PIPE | |
| 04 | 8040460 | PIPE | |
| 05 | 8040545 | PIPE | |
| 06 | 8040546 | PIPE | |
| 07 | 4138938 | O-RING | |
| 08 | 4207383 | HOSE | |
| 09 | 4214425 | HOSE | |
| 10 | 4214427 | HOSE | |
| 11 | 8040550 | PIPE | |
| 12 | 8040551 | PIPE | |
| 13 | 8040552 | PIPE | |
| 14 | 8038988 | PIPE | |
| 16 | 8040600 | PIPE | |
| 17 | 8040601 | PIPE | |
| 18 | 4200475 | HOSE | |
| 19 | 4205337 | HOSE | |
| 20 | 4207382 | HOSE | |
| 22 | 4189619 | ADAPTER, S | |
| 22A | 4506424 | O-RING | |
| 23 | 4189602 | ADAPTER, S | |
| 23A | 4506418 | O-RING | |
| 24 | 4053608 | PROTECTOR | |
| 25 | 4214448 | PROTECTOR, HOSE | |
| 26 | 4214449 | PROTECTOR, HOSE | |
| 27 | 4214450 | PROTECTOR, HOSE | |
| 28 | 4044420 | PROTECTOR | |
| 29 | 4203220 | WASHER | |
| 30 | 4073051 | WASHER | |
| 32 | 4189859 | CLAMP, PIPE | |
| 33 | 4141806 | CLAMP, PIPE | |
| 34 | 4189858 | СLАМР, РIРЕ | |
| 35 | 4190125 | CLAMP, PIPE | |
| 37 | J901250 | BOLT | |
| 38 | J901255 | BOLT | |
| 39 | J901260 | BOLT | |
| 40 | A590912 | WASHER, SPRING | |
| 41 | J950012 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
